1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik
  • 1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik
  • 1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik
  • 1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik
  • 1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik
  • 1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik
  • 1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik
  • 1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik

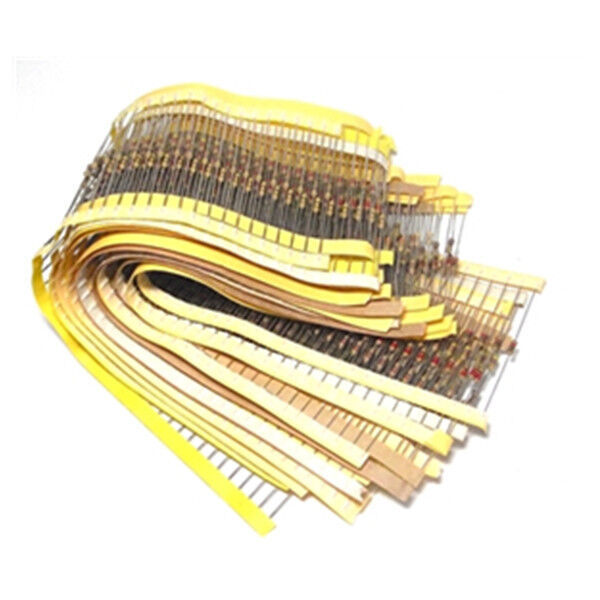

1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik

Plaats van herkomst Sichuan, China
Merknaam BONENS
Modelnummer CFR
Productdetails
Beschrijving:
300k Ohm koolstoffilmweerstand, koolstoffilmweerstand
Weerstand:
0,1R~10M, 0,1R~10M
Weerstandstolerantie:
5%, 5%
Het veroorzaken van Ervaring:
13 jaar
Technologie:
Koolstoffilm
Samenstelling:
Koolstoffilm
Pakkettype:
Opbouwmontage
Vermogen (watts):
1/4w
D/c:
2021
Nominaal vermogen:
1/8W~5W
Markeren:

koolstoffilmweerstanden 1/8W tot 5W

,

ohm koolstoffilmweerstanden ±5%

,

koolstoffilmweerstanden met garantie

Betaling & het Verschepen Termijnen
Min. bestelaantal
1000000
Productomschrijving
Productbeschrijving
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 0

Beenderen

Veel gebruikt in kleine experimenten, productontwikkeling, productievereisten, instrumentatie, enz.
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 2
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 4
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 6

details:

1Isolatieweerstand: 1000 M ohm of meer
2.Spanningsbestendigheid: de variatie van de weerstand moet binnen ± 2% + 0,05 ohm liggen en er mag geen mechanische breuk zijn
3. Intermitterende overbelasting: de weerstandsverschillen moeten binnen ± 2,00% + 0,05 ohm liggen
4.Terminale sterkte: de weerstandsverschillen moeten binnen ± 0,5% + 0,05 ohm liggen.
5.Wermteweerstand tegen solderen:Wermingsveranderingen moeten binnen ± (1,0%+0,05 ohm) liggen, ook bij mechanische breuk
6. Soldeerbaarheid:Na het onderdompelen van de loodstromen in de soldeer moet meer dan 95% van het oppervlak van het lood met nieuw soldeer bedekt zijn.
7.Vochtbelastingstest:Widerstandsverschillen binnen ± (3,0% + 0,05 ohm)
8.Test van de levensduur van de belasting: De variatie van de weerstand moet binnen ± (3%+0,05 ohm) liggen.
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 8
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 10
Beoordeling:
CF ((CARBON FILM FIXED RESISTORS)
Stijl
Maximaal
Werken
Maximaal
Overbelasting
Verzet
Waardebereik
CF1/6W / CF1/8W
200 V
400 V
0.1Ω~22MΩ
CF1/4W / CF1/4WS
300 V
600 V
0.1Ω~22MΩ
CF1/2W / CF1/2WS
350 V
700 V
0.1Ω~22MΩ
CF1W / CF1WS
500 V
1000V
0.1Ω~22MΩ
CF2W / CF2WS
500 V
1000V
0.1Ω~22MΩ
CF3W / CF3WS
600 V
1000V
0.1Ω~22MΩ
CF5W / CF5WS
600 V
1000V
0.1Ω~22MΩ
Vermogen:
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 12
Markering:
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 14
Kleurverwijzing:
Kleur
1e band
2ndBand
3e band
4e band
Zwart
0
0
100

Bruin
1
1
101

Rood
2
2
102
± 2,0%
Oranje
3
3
103

Geel
4
4
104

Groen
5
5
105

Blauw
6
6
106

Violet
7
7
107

Grijs
8
8
108

Wit
9
9
109

Goud


10-1
± 5,0%
Zilver


10-2.
± 10,0%
Bouw en dimensie
Bouw:
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 16
Afmeting:
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 18
TABEL:
WATTEN
L
D
H
d ± 0,02 mm
Pulling ((Kg)
1/6W 1/8W 1/16W

3.3±0.3

1.8 ± 0.3

28 ± 2.0

0.45

2.5kg - 30S
1/4WS
1/4W

6.0±0.5

2.3±0.3

27.0±2.0

0.48

2.5kg - 30S
1/2WS
1/2W

9.0±0.5

3.2 ± 0.3

26.0±2.0

0.58

2.5kg - 30S
1WS
1W

11.0±1.0

4.5±0.5

35.0±2.0

0.68

3 kg - 30S
2WS
2W

15.0±1.0

5.0±0.5

33.0±2.0

0.78

5 kg - 30S
3WS
3W

17.0±1.0

6.0±0.5

32.0±2.0

0.78

5 kg - 30S
5WS
5W
24.0±1.0
8.0±1.0
28.0±2.0
0.78
5 kg - 30S
Profiel van het bedrijf
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 20
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 22
Veelgestelde vragen
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 24
1/8W tot 5W koolstoffilmweerstand met ±5% tolerantie en 0,1Ω tot 10MΩ weerstandsbereik 26

Markeringen:

Metalen filmweerstand,

De Weerstand van de koolstoffilm,

De Weerstanden van de metaalfilm
