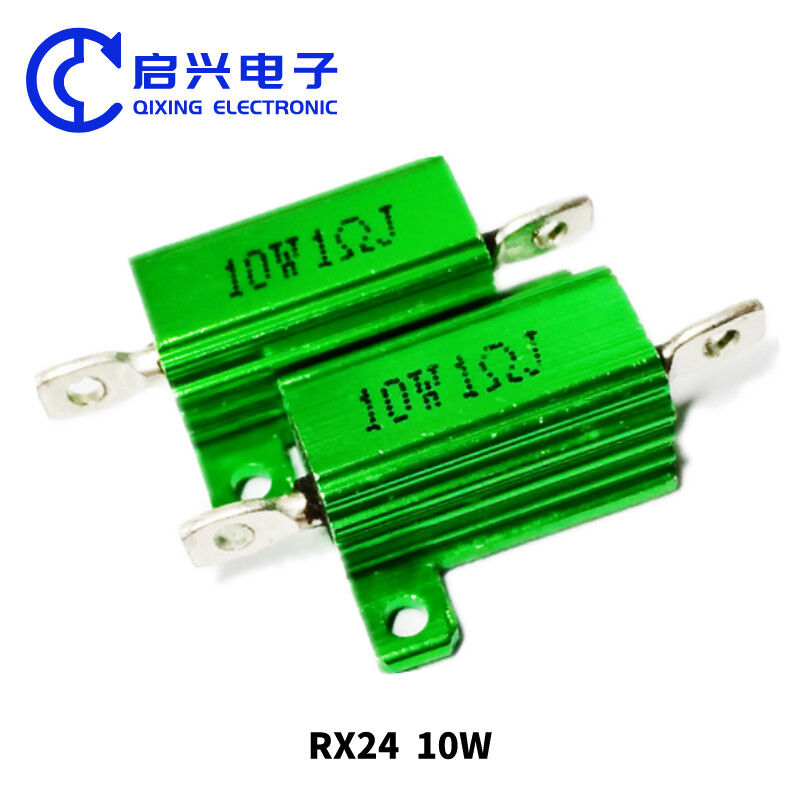

RX24 Groene aluminium behuizingsweerstand LED-decoderingsvermogensweerstand 10w
① GOUDEN ALUMINIUM SHELL-WEERSTAND
productnaam 产品名称
Hoogvermogen draadgewonden weerstand 25w Groene metalen aluminium behuizingsweerstand
Productbeschrijving 产品描述
Het oppervlak van de gouden aluminium schaalweerstand heeft een warmteafvoergroef, klein formaat, groot vermogen, hoge temperatuurbestendigheid, sterke overbelastingscapaciteit, weersbestendigheid, hoge precisie, standaard lage inductieve weerstand, hoge stabiliteit, sterke architectuur, en de flexibiliteit ervan is goed voor meerdere combinatiemogelijkheden, wat bevorderlijk is voor mechanische bescherming en eenvoudige installatie en gebruik.
Functies 产品特点
1. Klein formaat en hoog vermogen
2. Stevige structuur en hoge stabiliteit;
3. Aluminium schaal voor warmteafvoer, geschikt voor installatie van warmteafvoerpanelen.
4. Siliciumkoperfilmcompressiegieten, goede isolatieprestaties;
5. Voldoet aan de loodvrije/RoHS-vereisten
Producttoepassing 产品应用
Toepassingsgebied van krachtige gouden aluminium schaalweerstanden: veel gebruikt in de voeding-, frequentieomvormer-, lift-, podiumaudio- en hoogwaardige apparatuurindustrieën
Afmetingen
| Stijl |
Afmetingen eenheid: mm |
| L1±2 |
L2±1 |
L3±1 |
EEN±1 |
B±1 |
C±1 |
E±0,3 |
S±1 |
H±0,5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |

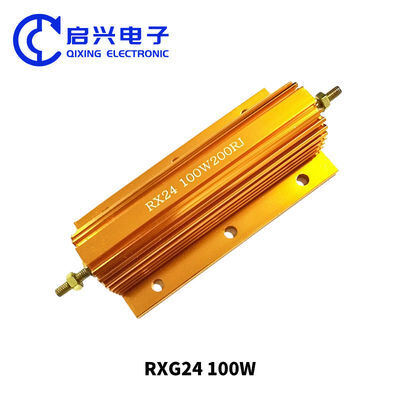

| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44,5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55,5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55,5 |
25 |
Technische specificaties 技术说明
| Stijl |
Vermogen |
Weerstandsbereik (Ω) |
maximale werkspanning (V) |
Warmteafvoerplaatgebied |
Gewicht
(G)
|
| Met warmteafvoerplaat |
Zonder warmteafvoerplaat |
KAL |
NKAL
(niet-inductief) |
KAL |
NKAL
(niet-inductief) |
oppervlakte
(cm²) |
dikte
(mm) |
| RXG24 10w |
10 |
8 |
0,02-6K |
0,03-2,3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0,012-15K |
0,02-5,5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0,01-40K |
0,02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0,1-3,0K |
0,1-3,0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0,4-50K |
0,12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0,6-80K |
0,15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0,6-90K |
0,15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Vermogensverminderingscurve en temperatuurstijgingscurve
PowerDerationg Curve Temp. Stijgingscurve
Prestatiekenmerken 主要参数
| 项目Artikelen |
标准值Standaard |
Geen probleemTestmethoden |
短时间过负荷
Overbelasting van korte duur |
±1% |
2.5倍额定功 foto/5秒
2,5 keer vermogen/5 seconden |
温度系数
Temperatuurcoëfficiënt |
±200 ppm/℃ |
实验温度:室温+100℃
Testtemperatuur: binnenshuis Temp.100℃ |
耐热性
Weerstand tegen soldeerhitte |
±1% |
焊锡温度:350±10℃,时间:3秒
Soldeertemperatuur: 350 ± 10℃,tijd: 3 seconden |
耐电压
Diëlektrische weerstandsspanning |
无烧毁或绝缘性破坏
Geen storing of flashover |
Er zijn geen producten gevonden die aan je zoekcriteria voldoen500V持续1分钟
500 V gedurende 60 seconden |
耐湿负荷
Vochtigheid Belasting Levensduur |
±0,5% |
Naam:40±2℃,Beschrijving:90-95%,1Er zijn geen producten gevonden die aan je zoekcriteria voldoen
时间1000小时(1,5小时开0,5小时关)Nominale spanning
1,5 uur AAN, 0,5 uur UIT bij 40 ± 2℃,90-95&RH gedurende 1000 uur |
负荷寿命
Laad leven |
±2,0% |
Naam:25℃,1倍额定工作电压,时间1000小时
(1,5小时开0,5小时关)Nominale spanning 1,5 uur AAN, 0,5 uur
UIT om 25℃voor 1000 uur |
可焊锡性
Soldeerbaarheid |
吃锡面积95%以上
Minimaal 95% dekking |
焊锡温度:235±5℃,时间:2±0,5秒
235±5℃gedurende 2 ± 0,5 seconden |
Typespecificatie 型号说明
Hoogvermogen gouden aluminium schaal draadgewonden weerstand Productmodelbeschrijving
bijvoorbeeld:RX24TM20W15RJ
| RXG24 |
T |
M |
20W |
15R |
J |
| 产品类别Stijl |
小分类
Kleine classificatie |
安装方式
installatie |
功率
Stroom |
成品阻值
Waarde |
误差
Tolerantie |
RXG24Er zijn geen producten gevonden die aan je zoekcriteria voldoen
Gouden weerstand
NKAL无感金黄色铝壳电阻
Geen zin Gouden weerstand |
T-单边安装孔式
S-双边安装孔式
T-type montagegat aan één zijde
S-bilateraal montagegattype
|
M-端子式
Y-引线式
Type M-terminal
Y-kabeltype
|
10W
25W
300W |
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ |
F ±1%
G ±2%
J ±5% |
Productverpakking 产品包装
Productcatalogi 产品目录
② LED-WEERSTAND VOOR AUTOVERLICHTING
LED-lichtweerstand LED-lichtweerstand
productnaam 产品名称
Automotive LED-richtingaanwijzer goud aluminium behuizing weerstand HID-weerstand
Productbeschrijving 产品描述
Automotive-lichtweerstand, LED-weerstand, HID-decoderweerstand, aluminium behuizingsweerstand, 50W-weerstand
1. Door gebruik te maken van hittebestendig keramiek als weerstandsmatrix, heeft het een hoge warmteafvoerprestatie
2. Selecteer een zeer stabiele weerstandslegeringsdraad, wikkel deze volgens rigoureuze procesmethoden en puntlas deze op twee of meer geleidende aansluitingen, waardoor de weerstand een sterke slagvastheid en hoge stabiliteit heeft. Niet-brandbare verfinkapseling biedt effectieve bescherming voor de weerstandsdraad, waardoor de levensduur wordt verlengd;
3. Monteer, afhankelijk van de verschillende voertuigmodellen en de behoeften van de klant, temperatuurzekeringen en plastic basissen tot eindproducten.
Functies 产品特点
1. Auto-afstelweerstanden hebben de kenmerken van hoog vermogen, klein formaat, lage temperatuur en stabiele prestaties;
2. Een enkele weerstand kan een of meer weerstandswaarden bereiken;
3. De weerstandsmatrix kan in verschillende vormen worden geselecteerd, zoals rond, plat of vierkant, afhankelijk van verschillende voertuigmodellen en klantvereisten. De weerstandswikkeldraad kan plat of rond zijn. Kan gegolfd worden gewikkeld: kunststof basissen kunnen worden geïnstalleerd en gemonteerd volgens de eisen van de klant, en kunnen worden aangepast met meerdere kleuren;
4. Temperatuurzekeringen met verschillende temperaturen en vereisten kunnen ook volgens klanten worden uitgerust.
Producttoepassing产品应用
Op grote schaal gebruikt in verschillende merken en typen auto's (weerstand van ventilatorsnelheid/weerstand van ventilatorsnelheid/weerstand van auto-achterlicht).
Technische specificaties 技术说明
| model |
nominaal vermogen (W) |
Weerstandsbereik (Ω) |
Weerstandstolerantie
(%) |
temperatuurcoëfficiënt(×10-
6/℃) |
isolatie spanning
(V) |
Maximale overbelastingsspanning
(V) |
| Met warmteafvoerplaat |
Zonder warmteafvoerplaat |
| RX24 |
5 |
3 |
0,012~1KΩ |
F(±1%)
J(±5%) |
±100
±50 |
1000 |
1500 |
| 10 |
8 |
0,010~1,5KΩ |
| 20 |
12.5 |
0,012~7,5KΩ |
| 30 |
15 |
0,012~10KΩ |
| 50 |
20 |
0,010~15KΩ |
| RXG24 |
75 |
45 |
0,012~20KΩ |
2000 |
3000 |
| 100 |
50 |
0,012~24KΩ |
| 150 |
55 |
0,012~30KΩ |
| 200 |
55 |
0,012~36KΩ |
| 250 |
60 |
0,012~39KΩ |
| 300 |
75 |
0,010~47KΩ |
| 500 |
200 |
0,010~51KΩ |
Prestatiekenmerken 主要参数
| 项目Items |
Standaard |
Testmethoden |
短时间过负荷
Overbelasting van korte duur |
△R≤±(2%R0+0,05Ω) |
10倍额定功率的电压或最高阻值并计算每度的阳值变化率
Om de spanning te verhogen met 10 keer het nominale vermogen of de hoogste weerstand en weerstandsveranderingssnelheid van elke berekening |
温度系数
Temperatuurcoëfficiënt |
±300PPM/℃ |
实验温度:室温+100℃
Testtemperatuur; binnen Temp.100℃ |
耐热性
Weerstand tegen soldeerhitte |
△R≤±(1%R0+0,05Ω) |
Temperatuurbestendigheid: 350 ± 10 ℃, temperatuur: 3 graden
Soldeertemperatuur: 350 ± 10 ℃, tijd: 3 seconden |
温度循环
Temperatuur fietsen |
△R≤±(5%R0+0,05Ω) |
在-55℃时放置30分钟然后在+25℃时放置10 .15 分钟,然后
再在+275℃时放置30分钟,然后再在+25℃时放置10-15分钟,共循环5次
Bij 55°C bij plaatsing gedurende 30 minuten en vervolgens bij +25°C gedurende 10-15 minuten, en vervolgens bij +275°C wanneer de plaats 30 minuten wordt geplaatst, en vervolgens bij +25°C geplaatst gedurende 10-15 minuten, in totaal 5 cycli |
耐湿负荷
Vochtigheid Belasting Levensduur |
△R≤±(5%R0+0,05Ω) |
温度:40±2℃,相对湿度:90-95%,1倍额定工作电压,时间
1000 小时(1,5 小时开0,5 小时关)
Nominale spanning 1,5 uur AAN, 0,5 uur UIT bij 40 ± 2 ℃, 90-95 en RH gedurende 1000 uur |
耐温负荷寿命
Temperatuurbestendigheid, levensduur |
△R≤±(5%R0+0,05Ω) |
在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者)
共1000小时(通1.5小时,断0.5小时)
In de 70 plus of min 2 DEG C constante temperatuur en vochtigheidsbox toegepaste nominale spanning, of de maximale werkspanning (welke van de twee het laagst is), een totaal van 1000 uur (1,5 uur, 0,5 uur) |
可焊锡性
Soldeerbaarheid |
95% korting
Minimaal 95% dekking |
Temperatuur: 245 ± 3 ℃, temperatuur: 2 ± 0,5 ° 245 ± 3 ℃ gedurende 2-3 seconden |
断续过负荷
Periodieke overbelasting |
△R≤±(1%R0+0,05Ω) |
4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒,
10.000+200 graden
4 keer de nominale spanning of de maximale intermitterende belastingsspanning (welke kleiner is) om een seconde te testen, stop 25 seconden. Loop 10.000+200 keer |
引出端强度
Terminale treksterkte |
△R±(2%R0+0,1Ω) |
拉力10N
Spanning 10N |
耐燃性
Vlamweerstand |
Er zijn geen producten gevonden die aan je zoekcriteria voldoen
Er is geen duidelijke brand |
分别按5,10,16倍功率加交流负荷5分钟
Respectievelijk volgens 5, 10,16 keer het vermogen plus AC-belasting gedurende 5 minuten |
Typespecificatie型号说明
Aluminium behuizingsweerstand Autolamp LED-weerstand 20W
bijvoorbeeld:RX24TM20W15RJ
| RXG24 |
T |
M |
20W |
15R |
J |
| 产品类别Stijl |
小分类
Kleine classificatie |
安装方式
installatie |
功率
Stroom |
成品阻值
Waarde |
误差
Tolerantie |
RXG24 koeler
Automobiel verzet |
T-单边安装孔式
S-双边安装孔式
T-type montagegat aan één zijde
S-bilateraal montagegattype
|
M-端子式
Y-引线式
Type M-terminal
Y-kabeltype
|
10W
25W
300W |
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ |
F ±1%
G ±2%
J ±5% |
