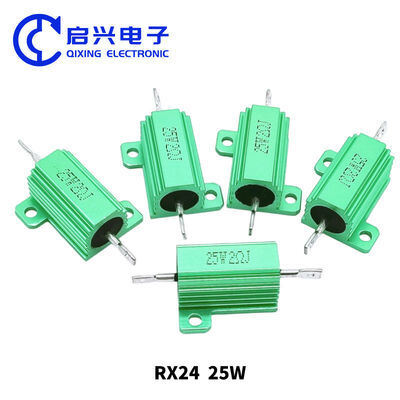

RX24 Draadgewonden Weerstand 100w Groene Aluminium Behuizing Weerstand
GOUDEN ALUMINIUM BEHUIZING WEERSTAND
productnaam
Hoge vermogen Draadgewonden Weerstand 50w Groene metalen aluminium behuizing weerstand
Productomschrijving
Het oppervlak van de gouden aluminium behuizing weerstand heeft een warmteafvoer groef, klein formaat, hoog vermogen, hoge temperatuurbestendigheid, sterke overbelastingscapaciteit, weerbestendigheid, hoge precisie, standaard lage inductieve weerstand, hoge stabiliteit, sterke architectuur, en de flexibiliteit is goed voor meerdere combinatiemogelijkheden, wat bevorderlijk is voor mechanische bescherming en eenvoudige installatie en gebruik.
Kenmerken
1. Klein formaat en hoog vermogen
2. Stevige structuur en hoge stabiliteit;
3. Aluminium behuizing voor warmteafvoer, geschikt voor installatie op warmteafvoerpanelen.
4. Siliconen koperen film compressie molding, goede isolatieprestaties;
5. Voldoet aan loodvrije/RoHS-vereisten
Producttoepassing
Toepassingsgebied van hoge vermogen gouden aluminium behuizing weerstanden: veel gebruikt in de voeding, frequentieomvormer, lift, podiumaudio en high-end apparatuur industrieën
Afmetingen
| Stijl |
Afmetingen eenheid:mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Technische Specificaties
| Stijl |
Vermogensclassificatie |
Weerstandsbereik(Ω) |
maximale werkspanning(V) |
Warmteafvoerplaat oppervlak |
Gewicht
(g)
|
| Met warmteafvoerplaat |
Zonder warmteafvoerplaat |
KAL |
NKAL
(niet-inductief) |
KAL |
NKAL
(niet-inductief) |
oppervlakte
(cm²) |
dikte
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Vermogensreductiecurve & Temp.stijgingscurve 功率衰减曲线和升温曲线
Vermogensreductiecurve Temp.stijgingscurve
Prestatiekenmerken
| Items |
Standaard |
Testmethoden |
| Korte tijd overbelasting |
±1% |
2.5 keer vermogen/5 seconden |
| Temperatuurcoëfficiënt |
±200 PPM/℃ |
Testtemperatuur: binnen Temp.100℃ |
| Weerstand tegen soldeerhitte |
±1% |
Soldeertemperatuur: 350±10℃,tijd: 3 seconden |
| Diëlektrische weerstaan spanning |
Geen doorslag of doorslag |
500V voor 60 seconden |
| Vochtigheid Belasting Levensduur |
±0.5% |
Nominale spanning 1.5 uur AAN, 0.5 uur UIT bij 40±2℃,90-95% RH voor 1000 uur |
负荷寿命
Belastingslevensduur |
±2.0% |
温度:25℃,1倍额定工作电压,时间1000小时
(1.5小时开0.5小时关)Nominale spanning 1.5 uur AAN, 0.5 uur
UIT bij 25℃ voor 1000 uur |
| Soldeerbaarheid |
Minstens 95% dekking |
235±5℃ voor 2±0.5 seconden |
Type Specificatie
Hoge vermogen gouden aluminium behuizing draadgewonden weerstand Productmodel Beschrijving
bijvoorbeeld:RX24TM20W15RJ
| RXG24 |
T |
M |
20W |
15R |
J |
| 产品类别Stijl |
小分类
Kleine classificatie |
安装方式
installatie |
功率
Vermogen |
成品阻值
Waarde |
误差
Tolerantie |
RXG24金黄色铝壳电阻
Gouden weerstand
NKAL无感金黄色铝壳电阻
Niet-inductieve gouden weerstand |
T-单边安装孔式
S-双边安装孔式
T-enkelzijdige montagegat type
S-dubbelzijdige montagegat type
|
M-端子式
Y-引线式
M-terminal type
Y-lead type
|
10W
25W
300W |
R01 0.01Ω
R10 0.1Ω
15R 15Ω
40K 40KΩ |
F ±1%
G ±2%
J ±5% |
Productverpakking
Productcatalogi
② LED WEERSTAND VOOR AUTOVERLICHTING
LED licht weerstand
productnaam
Automotive LED knipperlicht gouden aluminium behuizing weerstand HID weerstand
Productomschrijving
Automotive licht weerstand, LED weerstand, HID decoder weerstand, aluminium behuizing weerstand, 50W weerstand
1. Gebruik van keramiek met hoge temperatuurbestendigheid als weerstandsmatrix, het heeft hoge warmteafvoerprestaties
2. Selecteer zeer stabiele weerstand legeringsdraad, wikkel deze volgens strenge procesmethoden, en las deze op twee of meer geleidende terminals, waardoor de weerstand sterke slagvastheid en hoge stabiliteit heeft. Niet-ontvlambare verf inkapseling biedt effectieve bescherming voor de weerstandsdraad, waardoor de levensduur wordt verbeterd;
3. Volgens verschillende automodellen en klantbehoeften, monteer temperatuurzekeringen en plastic bases tot eindproducten.
Kenmerken
1. Auto afstelweerstanden hebben de kenmerken van hoog vermogen, klein formaat, lage temperatuur en stabiele prestaties;
2. Een enkele weerstand kan één of meerdere weerstandswaarden bereiken;
3. De weerstandsmatrix kan worden gekozen in verschillende vormen zoals rond, plat of vierkant volgens verschillende automodellen en klantvereisten. De weerstandswikkeldraad kan plat of rond zijn. Kan gegolfd worden gewikkeld: Plastic bases kunnen worden geïnstalleerd en gemonteerd volgens klantvereisten, en kunnen worden aangepast met meerdere kleuren;
4. Temperatuurzekeringen met verschillende temperaturen en vereisten kunnen ook worden uitgerust volgens klanten.
Producttoepassing
Veel gebruikt in verschillende merken en soorten auto's (automotive blower weerstand/ventilator snelheidsregeling weerstand/automotive achterlicht weerstand).
Technische Specificaties
| model |
nominaal vermogen(W) |
Weerstandsbereik (Ω) |
Weerstand Tolerantie
(%) |
temperatuurcoëfficiënt(×10-
6/℃) |
isolatiespanning
(V) |
Maximale overspanningsspanning
(V) |
| Met warmteafvoerplaat |
Zonder warmteafvoerplaat |
| RX24 |
5 |
3 |
0.012～1KΩ |
F(±1%)
J(±5%) |
±100
±50 |
1000 |
1500 |
| 10 |
8 |
0.010~1.5KΩ |
| 20 |
12.5 |
0.012~7.5KΩ |
| 30 |
15 |
0.012~10KΩ |
| 50 |
20 |
0.010~15KΩ |
| RXG24 |
75 |
45 |
0.012~20KΩ |
2000 |
3000 |
| 100 |
50 |
0.012~24KΩ |
| 150 |
55 |
0.012~30KΩ |
| 200 |
55 |
0.012~36KΩ |
| 250 |
60 |
0.012~39KΩ |
| 300 |
75 |
0.010~47KΩ |
| 500 |
200 |
0.010~51KΩ |
Prestatiekenmerken
| 项目Items |
标准值Standard |
测试方法Test Methods |
短时间过负荷
Korte tijd overbelasting |
△R≤±(2%R0+0.05Ω) |
增加10倍额定功率的电压或最高阻值并计算每度的阴值变化率
Verhogen van de spanning van 10 keer het nominale vermogen of de hoogste weerstand en weerstandsveranderingssnelheid van elke berekening |
温度系数
Temperatuurcoëfficiënt |
±300PPM/℃ |
实验温度:室温+100℃
Testtemperatuur; binnen Temp.100℃ |
耐热性
Weerstand tegen soldeerhitte |
△R≤±(1%R0+0.05Ω) |
焊锡温度:350±10℃,时间:3秒
Soldeertemp.:350±10℃,tijd:3 seconden |
温度循环
Temperatuurcycli |
△R≤±(5%R0+0.05Ω) |
在-55℃时放置30分钟然后在+25℃时放置10 .15分钟,然后
再在+275℃时放置30分钟,然后再在+25℃时放置10-15分钟,共循环5次
In 55 graden C gedurende 30 minuten geplaatst en vervolgens bij +25C gedurende 10-15 minuten, en vervolgens bij +275 graden C gedurende 30 minuten, en vervolgens bij +25 C gedurende 10-15 minuten, in totaal 5 cycli |
耐湿负荷
Vochtigheid Belasting Levensduur |
△R≤±(5%R0+0.05Ω) |
温度:40±2℃,相对湿度:90-95%,1倍额定工作电压,时间
1000小时(1.5小时开0.5小时关)
Nominale spanning 1.5 uur AAN, 0.5 uur UIT bij 40±2℃,90-95 &RH voor 1000 uur' |
耐温负荷寿命
Temperatuurbestendigheid belasting levensduur |
△R≤±(5%R0+0.05Ω) |
在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者)
共1000小时(通1.5小时,断0.5小时)
In de 70 plus of min 2 graden C constante temperatuur en vochtigheid doos toegepast nominale spanning, of de maximale werkspanning (welke kleiner is) een totaal van 1000 uur (1.5 uur, 0.5 uur) |
可焊锡性
Soldeerbaarheid |
吃锡面积95%以上
Minstens 95% dekking |
焊锡温度:245±3℃,时间:2±0.5秒245±3℃ voor 2-3 seconden |
断续过负荷
Onderbroken overbelasting |
△R≤±(1%R0+0.05Ω) |
4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒,
循环10000+200次
4 keer de nominale spanning of de maximale onderbroken belastingsspanning (welke kleiner is) om een seconde te testen, stop 25 seconden. cyclus 10000+200 keer |
引出端强度
Terminal treksterkte |
△R±(2%R0+0.1Ω) |
拉力10N
Trek 10N |
耐燃性
Vlamvertragend |
不可有明显火焰
Geen duidelijke vlam |
分别按5,10,16倍功率加交流负荷5分钟
Respectievelijk, volgens 5, 10, 16 keer het vermogen plus AC belasting gedurende 5 minuten |
Type Specificatie
Aluminium Behuizing Weerstand Auto Lamp LED Weerstand 20W bijvoorbeeld:RX24TM20W15RJ
| RXG24 |
T |
M |
20W |
15R |
J |
| 产品类别Stijl |
小分类
Kleine classificatie |
安装方式
installatie |
功率
Vermogen |
成品阻值
Waarde |
误差
Tolerantie |
RXG24汽车电阻
Automotive weerstand |
T-单边安装孔式
S-双边安装孔式
T-enkelzijdige montagegat type
S-dubbelzijdige montagegat type
|
M-端子式
Y-引线式
M-terminal type
Y-lead type
|
10W
25W
300W |
R01 0.01Ω
R10 0.1Ω
15R 15Ω
40K 40KΩ |
F ±1%
G ±2%
J ±5% |
