100W 50 Ohm Flensweerstand 5 Procent Tolerantie Hoge Vermogen RF Toepassingen
100W 50 Ohm Flensweerstand 5 Procent Tolerantie Hoge Vermogen RF Toepassingen
Key Attributes
Merknaam:BONENS
Model Number:tuig
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
100W flensweerstand (1-500Ω, ±5% tolerantie) met 0-2GHz frequentiebereik, 1,2-1,3 SWR en -55℃ tot +165℃ bedrijfstemperatuur. RoHS, TUV, ISO9001 gecertificeerd. Aangepaste terminalopties beschikbaar.
Productdetails
Markeren:
100W 50 Ohm
,5 procent tolerantie
,Hoog vermogen RF
Resistance Range:
1Ω-500Ω
Resistance Tolerance:
± 5%
Frequency Range:
0 tot en met 2 GHz
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300*10-6/℃
Operating Temperature:
-55°C~+165°C
Withstand Voltage:
500 V/1 mm
Size:
20*6*2.7
Insulation Resistance:
≥ 1GΩ
Rated Power:
1~1200W (70°C)
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, geen mechanische schade
Terminal Strength:
10N,5S
Solderability:
240℃,3s
Rated Power:
100W
Resistance:
50 ohm, 100 ohm
Resistance Range:
1 tot 500 ohm
Tolerance:
±5%
Frequency:
0-2GHz
Productomschrijving
Gedetailleerde specificaties en kenmerken

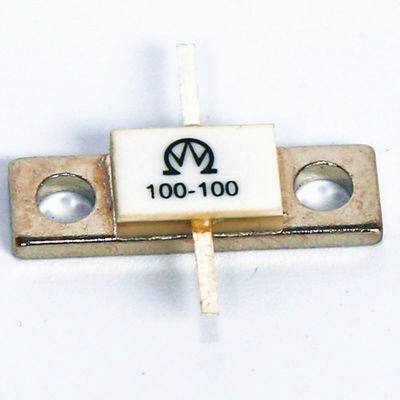

100W 50ohm 100ohm flensweerstand
Productoverzicht
RF-flensweerstanden met een hoog vermogen, ontworpen voor veeleisende industriële en telecommunicatietoepassingen.
Foto's van producten
Vermogensbereik en configuraties
Verkrijgbaar in vermogen van 100 W tot 1000 W met weerstandswaarden van 10 ohm tot 50 ohm.Alle RF-flensweerstanden kunnen worden geconfigureerd met één of twee eindpunten om aan verschillende toepassingsvereisten te voldoen.
Technische tekeningen
Technische specificaties
Elektrische kenmerken
| Naamsweerstandsgroep | 1 ~ 500Ω |
| Tolerantie van weerstand | ± 5% |
| Frequentiebereik | 0 ~ 2 GHz |
| Stand-wave ratio | 1.2 ~ 1.3 |
| Isolatieweerstand | ≥ 1GΩ |
| Voltage weerstaan | 500 V/1 mm (dikte van het substraat) |
Omgevingskenmerken
| Nominaal vermogen | 1 ~ 1200 W (70°C) |
| Werktemperatuurbereik | -55°C ~ +165°C |
| TCR (temperatuurcoëfficiënt van weerstand) | ± 300 × 10−6/°C |
| Temperatuurschok (-55°C/+125°C, 3 keer) | ΔR ≤ ± 5%R |
| Vochtbestendig (GJB306A-96-Methode106) | ΔR ≤ ± 5%R |
| Vibratie (10-500 Hz, 0,75 mm, 6 uur) | ΔR ≤ ± 3%R, geen mechanische schade |
| Test bij lage temperatuur (-55°C, 24 uur) | ΔR ≤ ± 5%R |
| Laadduur (96 uur) | ΔR ≤ ± 5% |
| Bloedweerstand | ΔR ≤ ± 3%R |
Fysieke kenmerken
| Terminalsterkte (10N, 5S) | Niet los en vallen af |
| Soldeerbaarheid (240°C, 3 s) | oppervlakte van de tinenlaag van 95% |
Verpakking en levering
