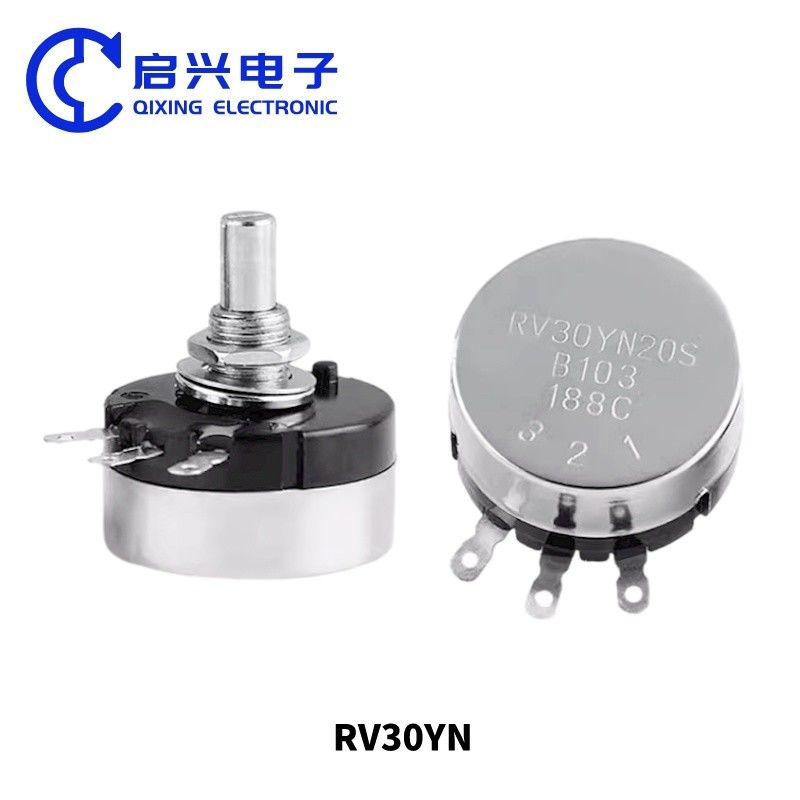

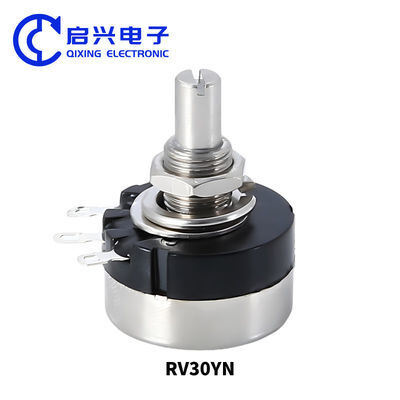

RV30 serie RV30YN20S RV30YNME20S B502 5K enkele spoel koolstoffilm potentiometer met schakelaar
productnaam:
RV30 serie enkele draaiende koolstoffilm potentiometer 3w
productbeschrijving:
RV30YN20S enkele spoel koolstoffilm potentiometer, nominaal vermogen 3W, asdiameter 6mm, aslengte 20mm, buitendiameter 30mm, asuiteinde met sleuf, weerstandstolerantie ± 10%, mechanische slag 300 ° ± 5 ° C temperatuurbereik -10 ℃ -85 ℃, rotatielevensduur 20000 omwentelingen, vermogen 3W, verpakking 20 stuks/doos De weerstandswaarden van de RV30YN20S enkele spoel koolstoffilm potentiometer omvatten: 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K, 100K, 200K, 500K, 1M, etc.
Specificatie parameters:
| Elektrisch |
| Standaard weerstandsbereik |
B = 100Ω tot 2MΩ A,C = 1kΩ tot 2MΩ |
| Weerstandstolerantie |
10% standaard |
| Eindweerstand |
3Ω max. |
| Weerstandstapering |
B = lineair; A = CW audio (logaritme); C = CCW audio (logaritme) |
| Piekruis (C.R.V.) |
3% of 3Ω, afhankelijk van welke groter is |
| Vermogensclassificatie |
Classificaties hieronder bij +40℃, 0 watt bij +85℃ |
| |
Tapering |
R≤10kΩ |
10kΩ
50kΩ
| R>300kΩ |
|
| |
| B |
1.0W |
0.8W |
0.6W |
0.4W |
| A,C |
0.8W |
0.6W |
0.3W |
0.2W |
| Maximale ingangsspanning |
B = 500VDC; A,C = 350VDC of vermogensclassificatie,
afhankelijk van welke kleiner is
|
| Isolatieweerstand |
100MΩ minimum bij 1.000VDC |
| Diëlektrische sterkte |
1.000VAC, 1 minuut |
| Aanpassingsslag |
280°±10° |
| Mechanisch |
| Mechanische slag |
300°±5° |
| Askoppel |
51 tot 306 gf •cm (0,707 tot 4,242 oz • in) |
| 51 tot 510 gf •cm (0,707 tot 7,070 oz • in) |
| Stopkracht |
10,2 kgf •cm (141,4 oz • in) max. |
| Montagemoerkracht |
15 kgf •cm (207,94 oz • in) max. |
| Soldeerbaarheid |
235℃, 5 seconden |
| Markering |
Modeltype, taper, weerstandscode, astype,
terminal identificatie, datumcode
|
| Omgeving |
| Temperatuurbereik |
-10 ℃tot ＋85 ℃ |
| Temperatuurkenmerken |
+85℃, 30 minuten zonder belasting |
| R≤10kΩ ➞ ∆T/R≤±6% |
| 10kΩ＜R＜1MΩ ➞ ∆T/R≤±10% |
| R≥1MΩ ➞ ∆T/R≤±15% |
| Belastingsduur |
±40℃, 1.000 uur met nominale belasting |
| ∆T/R≤±10% |
| Vocht en belastingsduur |
＋40 ℃, 90-95%RH, |
| 500 uur met nominale belasting |
| R＜100kΩ ➞ ∆T/R≤－10%~＋15% |
| R≥100kΩ ➞ ∆T/R≤－10%~＋20% |
| Thermische schok |
-10℃ ~ ＋85℃,5 cycli zonder belasting |
| ∆T/R≤±10% |
| Trilling |
10-55Hz, 1,5mm amplitude,3 richtingen, 2 uur elk |
| ∆T/R≤±2,5% |
| Soldeerhittebestendigheid |
350℃, 3,5 seconden ∆T/R≤±2% |
| Rotatielevensduur |
15.000 cycli (500 cycli alleen voor modellen met asvergrendeling) zonder belasting |
| ∆T/R≤±7% |
| Standaard draaischakelaars |
| Schakelclassificatie |
110VAC, 1A of 3A, SPDT of SPST |
| Contactweerstand |
0,05Ω max. |
| Bedrijfskoppel |
1.530 gf •cm (21,21 oz • in) max. |
| Levensduur |
10.000 cycli met nominale belasting |
| R = Totale weerstandswaarde; ∆T/R = Totale weerstandsverandering |
Producteigenschappen:
RV30 enkele draaiende koolstoffilm potentiometer producteigenschappen
▶ 30 mm diameter, industriële paneelbediening met één draai
▶ Koolstoffilmelement Lineaire of audio tapers
▶ Enkele, tandem- en drievoudige eenheden, enkele as; dubbele eenheid, dubbele as
▶ SPST- of SPDT-schakelaar met een classificatie van 1A of 3A
▶ Modellen met asvergrendeling Metalen as en bus
▶ Alleen paneelmontage Rechte hoek oor-lug terminals
▶ 6 mm diameter assen in sleuf-, platte of ronde uiteinde stijlen
▶ Standaard 15 mm of 20 mm aslengte
Productgrootte:
| RV30 Serie Afmetingen |
| RV30YN |
| ▶ Paneelmontage, enkele eenheid, enkele as, rechte hoek oor-lug terminals |
| ▶ RV30YNHT High Torque of RV30YS Panel Seal Modellen beschikbaar als speciale bestelling. |
|
| RV30YL |
| ▶ Paneelmontage, enkele eenheid, enkele as met asvergrendeling |
| ▶ Rechte hoek oor-lug terminals |
|
| RV30YNSE & RV30YNSF |
| ▶ Paneelmontage, enkele eenheid met schakelaar, enkele as |
| ▶ Rechte hoek oor-lug terminals, achteruitgang lug terminals voor 1A of 3A SPST schakelaar |
|
| RV30YNME & RV30YNMF |
| ▶ Paneelmontage, enkele eenheid met schakelaar, enkele as |
| ▶ Rechte hoek oor-lug terminals, achteruitgang lug terminals voor 1A of 3A SPDT schakelaar |
|
| RV30YG |
| ▶ Paneelmontage, gekoppelde tandem eenheid, enkele as |
| ▶ Rechte hoek oor-lug terminals op elke eenheid |
|
| RV30YGL |
| ▶ Paneelmontage, gekoppelde tandem eenheid, enkele as met asvergrendeling ▶ Rechte hoek oor-lug terminals op elke eenheid |
|
| RV30YGSE, RV30YGSF, RV30YGME & RV30YGMF |
| ▶ Paneelmontage, gekoppelde tandem eenheid met schakelaar, enkele as |
| ▶ Rechte hoek oor-lug terminals op elke eenheid |
| ▶ Achteruitgang lug terminals voor 1A of 3A SPST of SPDT schakelaar |
|
| RV30YT |
| ▶ Paneelmontage, drievoudige eenheid, enkele as |
| ▶ Rechte hoek oor-lug terminals op elke eenheid |
|
| RV30YD |
| ▶ Paneelmontage, dubbele eenheid, dubbele concentrische as |
| ▶ Rechte hoek oor-lug terminals op elke eenheid |
|
toepassingsgebied:
De RV30YN20S enkele spoel koolstoffilm potentiometer wordt voornamelijk gebruikt in instrumenten, precisie mechanische apparatuur, lasapparatuur, audio-apparatuur, automatiseringsapparatuur, communicatie, medische faciliteiten, frequentieomvormers, gameconsoles, UPS-voedingen, etc.
