RX24 50W 6RJ 6 Ohm 8 Ohm 10 Ohm 8R Canbus 500 Watt 5 Ohm Hoogspanningsvermogen Belastingsweerstand

Name: RX24 50W 6RJ 6 Ohm 8 Ohm 10 Ohm 8R Canbus 500 Watt 5 Ohm Hoogspanningsvermogen Belastingsweerstand
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: RX24
Price: 2.25 USD
Availability: InStock

Key Attributes

Merknaam:BONENS

Model Number:RX24

Place of Origin:Sichuan, China

Standard Packaging:Kartonnen verpakkingen

Product Summary

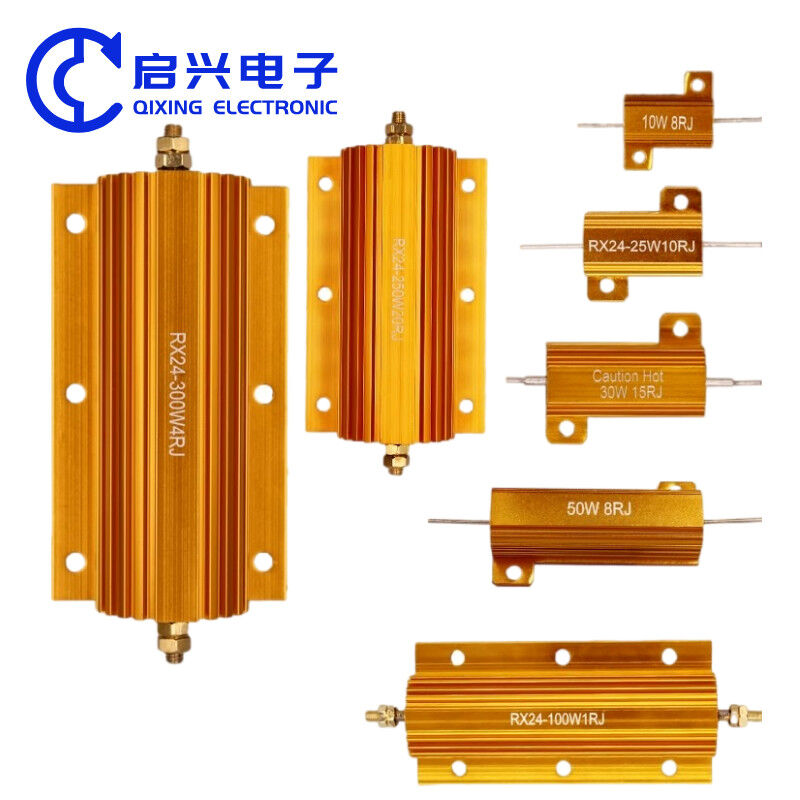

RX24 50w 50RJGouden Aluminium Behuizing Draadgewonden Weerstand Hoge Vermogens beschrijving: RX24 gouden weerstanden hebben de kenmerken van hoog vermogen, kleine afmetingen, sterke overbelastingscapaciteit, solide structuur en hoge betrouwbaarheid; ze worden veel gebruikt in voedingen, frequentie ...

Productdetails

Markeren:

Meerdere Ohm Opties

Canbus LED Compatibel

Hoge Spanningsbelastingscapaciteit

Model Number: RX24

Brand Name: BONENS

Rated Power: 50 W

Operating Voltage Range: < 1,5 kV

Rated Resistance Range: 0.1Ω~10KΩ

Maximum Withstand Voltage: 3000 V

Temperature Drift Range: ≤ 400 ppm/°C

Working Temperature Range: -55°C+275°C

Resistance Values: 6RJ, 6 ohm, 8 ohm, 10...

Application: Canbus, auto-LED

Housing: Gouden aluminium schaal

Productomschrijving

Gedetailleerde specificaties en kenmerken

RX24 50w 50RJGouden Aluminium Behuizing Draadgewonden Weerstand Hoge Vermogens

beschrijving:

RX24 gouden weerstanden hebben de kenmerken van hoog vermogen, kleine afmetingen, sterke overbelastingscapaciteit, solide structuur en hoge betrouwbaarheid; ze worden veel gebruikt in voedingen, frequentie

RX24 50W 6RJ 6 Ohm 8 Ohm 10 Ohm 8R Canbus 500 Watt 5 Ohm Hoogspanningsvermogen Belastingsweerstand

parameter:

Nominaal vermogensbereik: 5W~50W

Bedrijfsspanningsbereik: <1.5kV

Nominaal weerstandsbereik: 0.1Ω~10KΩ

Maximale weerstaan spanning: 3000V

Maximale nauwkeurigheid: 1%

IP-classificatie: IP53

Trilling: 1.5g

Temperatuurdriftbereik: ≤400ppm/℃

Werk temperatuurbereik: -55℃～+275℃

RX24 50W 6RJ 6 Ohm 8 Ohm 10 Ohm 8R Canbus 500 Watt 5 Ohm Hoogspanningsvermogen Belastingsweerstand

Productdetails

①. LED-retrofit om het foutalarm te verwijderen

②. Magotan, BMW, Mercedes-Benz, etc., alle auto's met boordcomputers zijn van toepassing

③. Verwijder het foutlampalarm dat ontstaat na de wijziging van de LED-richtingaanwijzer

④. Los het probleem van te snel knipperen op

RX24 50W 6RJ 6 Ohm 8 Ohm 10 Ohm 8R Canbus 500 Watt 5 Ohm Hoogspanningsvermogen Belastingsweerstand

Installatie: Speciale impedantie-aanpassingsweerstand voor auto-LED-richtingaanwijzers, 50W6Ω aluminium schaal hoge-vermogensweerstand, beide uiteinden van de weerstand zijn parallel aangesloten op de positieve en negatieve polen van de LED-richtingaanwijzer voedingskabel! Kenmerk beschrijving

1. Het heeft de kenmerken van kleine afmetingen, hoog vermogen en hoge precisie. Het maakt gebruik van een professioneel proces voor inkapseling en afdichting, wat beter is dan vergelijkbare buitenlandse producten.

2. Vermogen: 5W-1000W, volgens klanteisen, kan het worden geproduceerd in verschillende kleuren zoals goudgeel, rood, zilver en niet-voelende hoge-precisie specificaties.

3. Toepassingsgebied: testverouderingsbank voeding, frequentieomvormer, automatiseringsapparatuur, audio, frequentieverdelers en veeleisende strenge industriële besturingsomgevingen.

4. Voldoet aan de ROHS-specificatie en de LEAD-FREE loodvrije standaard.

Productkenmerken

De RX24-serie gouden aluminium schaalweerstanden zijn zeer stabiel en bekend om hun hoge kwaliteit. Het kan hoog vermogen verbruiken in een beperkte ruimte met een lage oppervlaktetemperatuur, en de warmte wordt via de aluminium behuizing afgevoerd en snel naar de radiator geleid.

Oppervlaktetemperatuurstijging

Derating curve

Product maattabel

specificatie	Vermogen (W)	L1±1	L2±1	L3±1	W1±0.5	W2±0.5	W3±0.5	H1±0.5	H2±0.5	D1±0.2	D2±0.2	Weerstandsbereik (Ω)	Uitgaande methode	Gewicht (G)
RX24	5W	15	11	10	16	12	8	4.4	8	0.7	2.4	0.1~10K	Leid	4.5
	10W(15W)	20	14	10	21	16	11	5	10.5	0.7	3	0.1~10K	Leads, jacks	5.5
	25W	28	17	10	27	20	14	6	13.8	2	3.5	0.1~10K	Leads, jacks	12.5
	35W	33	23	10	29	21.5	16	6.6	15.5	2	3.5	0.1~10K	Leads, jacks	20
	50W	50	40	10	29	21.5	16	6.6	15.5	2	3.5	0.1~10K	Leads, jacks	26

*Opmerkingen: Afmetingen zijn alleen ter referentie, raadpleeg voor specifieke afmetingen en selectie. Toelaatbare afwijking van weerstandswaarde (%): ±5% ±10%, weerstaan spanning (V): 1500.

Elektrische en mechanische kenmerken

kenmerk	Inspectiemethode	Prestatievereisten	Testnorm
Terminalsterkte	De terminal wordt 20N trekkracht uitgeoefend gedurende 10 seconden.	geen zichtbare schade	IEC60115-1 4.16
Trillingsbestendigheid	10~55HZ/0.75mm/2H*3	geen zichtbare schade	IEC60115-1 4.22
Korte termijn overbelasting	10xPr 5S	△R/R≤±2.0%	IEC60115-1 4.13
Isolatieweerstand	DC500V,R>100MΩ	△R/R≤±0.5%	IEC60115-1 4.6
Isolatieweerstand	UN,60S,I≤1mA	△R/R≤±1%	IEC60115-1 4.7
Duurzaamheid	Min(UP,UR),1.5H-AAN,0.5H-UIT,1000H	△R/R≤±5%	IEC60115-1 4.25
Hoge temperatuur opslag	125℃,80%,500H	geen zichtbare schade	IEC60115-1 4.23
Bestand tegen soldeerhitte	350±5℃,3S±0.5S	△R/R≤±0.5%	IEC60115-1 4.18

Identificatiecode afgewerkt product

RX24	50	6R	J	L
Productcategorie	nominaal vermogen	weerstand	Nauwkeurigheid	Bedrading
RX24 serie (gouden aluminium schaal)	50=50W 100=100W	R1=0.1Ω 100R=100Ω	F=±1% G=±2% H=±3% J=±5% K=±10%	L=Leid K=Jack

*Opmerkingen: RX24 50W 6Ω ±5%, model: RX24-50-6RJ-L; lage inductie, voeg de letter N toe aan het model, bijvoorbeeld: N RX24-50-6RJ

■Aanbevelingen voor het gebruik van weerstanden

◆Het wordt aanbevolen om 1,5 keer de vermogensmarge voor de weerstand in het circuit te laten. Bijvoorbeeld, de spanning in het circuit is 100V en de stroom is 0,01A. Bereken het vermogen: P=100*0,01=1W. Op dit moment kan de weerstand niet met 1W worden gebruikt. Bereken 1*1,5=1,5 W, er is geen 1,5W weerstand dus een 2W weerstand is nodig.
