Productdetails
Plaats van herkomst: China
Merknaam: BONENS
Modelnummer: RX24
Betaling & het Verschepen Termijnen
Modelnummer: |
RX24 |
Merknaam: |
BONENS |
Nominaal vermogen: |
5W~50W |
Werkspanningsbereik: |
< 1,5 kV |
Nominale weerstand: |
0.1Ω~10KΩ |
Het maximum weerstaat Voltage: |
3000 V |
Temperatuurverschuiving: |
≤ 400 ppm/°C |
Werktemperatuurbereik: |
-55°C+275°C |
Modelnummer: |
RX24 |
Merknaam: |
BONENS |
Nominaal vermogen: |
5W~50W |
Werkspanningsbereik: |
< 1,5 kV |
Nominale weerstand: |
0.1Ω~10KΩ |
Het maximum weerstaat Voltage: |
3000 V |
Temperatuurverschuiving: |
≤ 400 ppm/°C |
Werktemperatuurbereik: |
-55°C+275°C |
beschrijven:

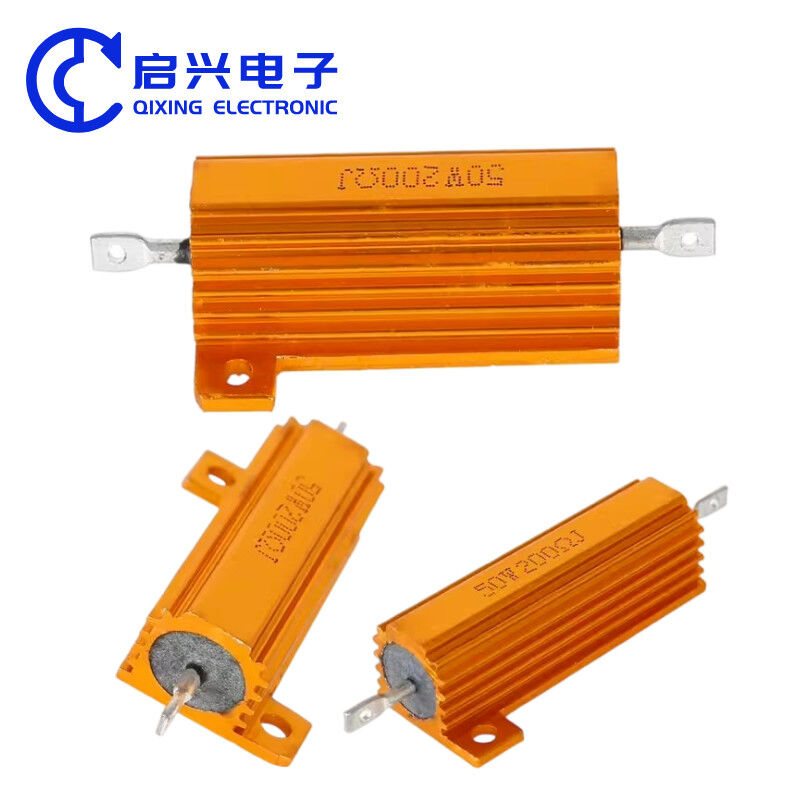

RX24-goudweerstanden hebben de kenmerken van hoog vermogen, kleine afmetingen, sterke overbelasting, solide structuur en hoge betrouwbaarheid; ze worden veel gebruikt in stroomvoorzieningen, frequentie
Parameter:
①. LED retrofit om het foutsignaal te verwijderen
②Magotan, BMW, Mercedes-Benz, enz., alle auto's met ingebouwde computers zijn van toepassing
③. Verwijder het foutlicht alarm dat is gegenereerd na de wijziging van het LED-draailicht
④Los het probleem op van te snel draaien.
Installatie: speciale impedantie-matchingweerstand voor LED-draaisignaal in de automobielindustrie, 50W6Ω aluminiumshell-weerstand met een hoog vermogen,beide uiteinden van de weerstand zijn parallel aan de positieve en negatieve polen van het LED-draai-signaalkord aangeslotenBeschrijving van de eigenschappen
Verlaagde curve
| verlichting | Kracht (W) |
L1±1 | L2±1 | L3±1 | W1±0.5 | W2±0.5 | W3±0.5 | H1±0.5 | H2±0.5 | D1±0.2 | D2±0.2 | Weerstandsbereik (Ω) |
Uitgaande methode | Gewicht (G) |
| RX24 | 5W | 15 | 11 | 10 | 16 | 12 | 8 | 4.4 | 8 | 0.7 | 2.4 | 0.1 ~ 10K | lood | 4.5 |
| 10W(15W) | 20 | 14 | 10 | eenentwintig | 16 | 11 | 5 | 10.5 | 0.7 | 3 | 0.1 ~ 10K | Leads, jacks | 5.5 | |
| 25 W | 28 | 17 | 10 | 27 | 20 | 14 | 6 | 13.8 | 2 | 3.5 | 0.1 ~ 10K | Leads, jacks | 12.5 | |
| 35 W | 33 | drieëntwintig | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1 ~ 10K | Leads, jacks | 20 | |
| 50 W | 50 | 40 | 10 | 29 | 21.5 | 16 | 6.6 | 15.5 | 2 | 3.5 | 0.1 ~ 10K | Leads, jacks | 26 |
*Opmerkingen: de afmetingen zijn uitsluitend ter referentie, voor specifieke afmetingen en keuze raadpleegt u deze.Toegestane afwijking van de weerstandswaarde (%): ±5% ±10%, weerstand tegen spanning (V): 1500.
Elektrische en mechanische kenmerken
|
kenmerkend |
Inspectiemethode | Prestatievereisten | Testnorm |
| Endsterkte | De terminal wordt geladen met 20N trekkracht gedurende 10 seconden. | geen zichtbare schade | IEC 60115-1 4.16 |
| Trillingsweerstand | 10~55HZ/0,75mm/2H*3 | geen zichtbare schade | IEC 60115-1 4.22 |
| Korte termijn overbelasting | 10xPr 5S | △R/R≤±2,0% | IEC 60115-1 4.13 |
| Isolatieweerstand | DC500V,R>100MΩ | △R/R≤±0,5% | IEC 60115-1 4.6 |
| Isolatie weerstaan spanning | UN,60S,I≤1mA | △R/R≤±1% | IEC 60115-1 4.7 |
| Duurzaamheid | Min ((UP,UR),1.5H-ON,0.5H-OFF, 1000H | △R/R≤±5% | IEC 60115-1 4.25 |
| opslag bij hoge temperatuur | 125°C, 80%, 500H | geen zichtbare schade | IEC 60115-1 4.23 |
| met een gewicht van niet meer dan 10 kg | 350±5°C,3S±0,5S | △R/R≤±0,5% | IEC 60115-1 4.18 |
Identificatiecode van het eindproduct
| RX24 | 50 | 6R | J | L |
| Productcategorie | nominale vermogen | weerstand | Precisiteit | Bedrading |
| RX24-serie (goud aluminiumschaal) | 50=50W 100=100W |
R1=0,1Ω 100R=100Ω |
F=± 1% G=± 2% H=± 3% J=± 5% K=± 10% |
L=lood K = Jack |
*Opmerkingen: RX24 50W 6Ω ±5%, model: RX24-50-6RJ-L; lage inductantie, voeg de letter N toe in het model, bijvoorbeeld: N RX24-50-6RJ
Aanbevelingen voor het gebruik van weerstanden
Het wordt aanbevolen om 1,5 keer de vermogenmarge voor de weerstand in het circuit te laten. Bijvoorbeeld, de spanning in het circuit is 100V en de stroom is 0,01A. Bereken het vermogen: P = 100 * 0,01 = 1W.Op dit moment., kan de weerstand niet worden gebruikt met 1W. Bereken 1*1.5=1.5W, er is geen 1,5W weerstand dus een 2W weerstand is nodig.
