Productdetails
Plaats van herkomst: China
Merknaam: BONENS
Modelnummer: RX24
Betaling & het Verschepen Termijnen
Modelnummer: |
RX24 |
Merknaam: |
BONENS |
Nominaal vermogen: |
5W~500W |
Werkspanningsbereik: |
< 1,5 kV |
Nominale weerstand: |
0.1Ω~10KΩ |
Het maximum weerstaat Voltage: |
3000 V |
Temperatuurverschuiving: |
≤ 400 ppm/°C |
Werktemperatuurbereik: |
-55°C+275°C |
Modelnummer: |
RX24 |
Merknaam: |
BONENS |
Nominaal vermogen: |
5W~500W |
Werkspanningsbereik: |
< 1,5 kV |
Nominale weerstand: |
0.1Ω~10KΩ |
Het maximum weerstaat Voltage: |
3000 V |
Temperatuurverschuiving: |
≤ 400 ppm/°C |
Werktemperatuurbereik: |
-55°C+275°C |

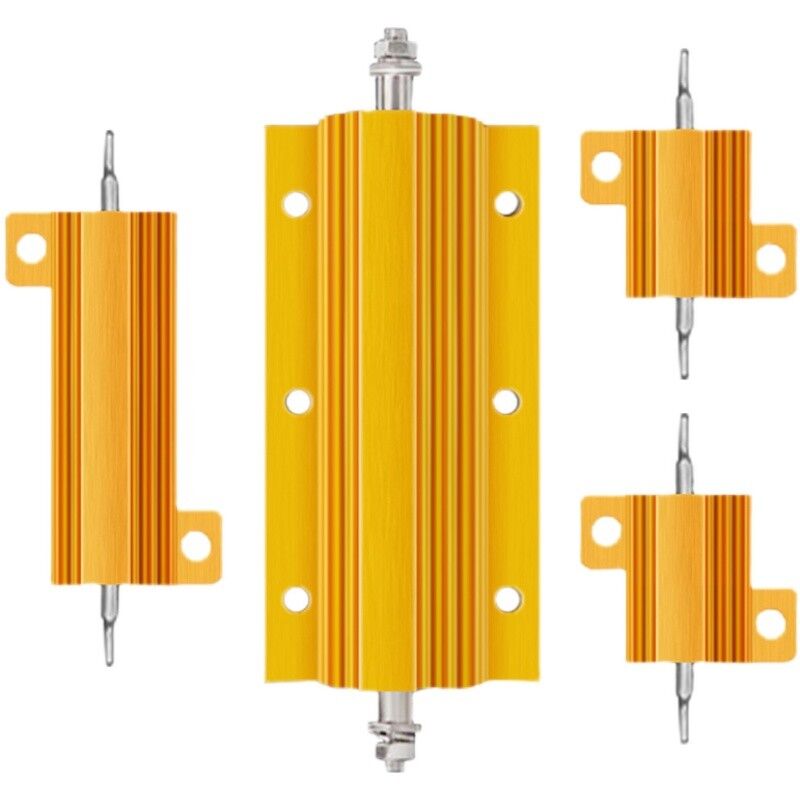

Hogevermogen gouden aluminium shell resistor
Productbeschrijving
De oppervlakte van de gouden aluminium shell weerstand heeft een warmteafvoer groef, kleine grootte, groot vermogen, hoge temperatuur weerstand, sterke overbelasting capaciteit, weerweerstand, hoge precisie,standaard lage inductieve weerstand, hoge stabiliteit, sterke architectuur, en zijn flexibiliteit is goed voor meerdere combinatie opties, die bevorderlijk is voor mechanische bescherming en gemakkelijke installatie en gebruik.
Kenmerken
1Kleine grootte en hoge kracht.
2. Sterke structuur en hoge stabiliteit;
3. Aluminium omhulsel voor warmteafvoer, geschikt voor installatie van warmteafvoerpanelen.
4. Siliciumkoper filmcompressie gieten, goede isolatie prestaties;
5Voldoet aan de loodvrije/RoHS-vereisten
Toepassing van het product
Toepassingsgebied van hoogvermogen gouden aluminium shell weerstanden: veel gebruikt in stroomvoorziening, frequentieomzetter, lift, podium audio, en high-end apparatuur industrieën
Afmetingen
| Stijl | Afmetingen: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C ± 1 | E±0.3 | S± 1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Technische specificaties
| Stijl | Vermogenscategorie | Weerstandsbereik ((Ω) | maximale werkspanning ((V) | Verwarmingsplaat |
(g) |
||||
| met een vermogen van niet meer dan 50 kW | zonder warmteafvoerplaat | KAL | NKAL (niet-inductief) |
KAL | NKAL (niet-inductief) |
oppervlakte (cm2) |
dikte (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K. | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K. | 0.12-25K. | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K. | 0.15-40K. | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K. | 2500 | 1750 | 4765 | 3 | 550 |
Krachtverliescurve & Temper.Rise curve
Krachtverhouding Temp.Rise Curve
Performance-kenmerken
| Artikel 2 | Standaard | Testmethoden |
| Kortdurende overbelasting | ± 1% | 2.5 keer vermogen/5 seconden |
| Temperatuurcoëfficiënt | ± 200 PPM/°C | Testtemperatuur: binnen Tem.100°C |
| Weerstand tegen soldeerwarmte | ± 1% | Soldeertemperatuur: 350 ± 10 °C, tijd: 3 seconden |
| Dielectrische bestandspanning | Geen storing of flashover | 500 V gedurende 60 seconden |
| Vochtigheid draagt bij aan het leven | ± 0,5% | Nominale spanning 1.5 uur aan,0.5 uur OFF bij 40±2°C, 90-95&RH gedurende 1000 uur |
| Laadduur | ± 2,0% | Nominale spanning 1,5 uur aan,0.5 uur Afsluiting bij 25°C gedurende 1000 uur |
| Soldeerbaarheid | Ten minste 95% dekking | 235 ± 5 °C gedurende 2 ± 0,5 seconden |
Typespecificatie
Hoogvermogen gouden aluminiumschaal wirewound resistorProduct Model Beschrijving
bijvoorbeeld:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| Stijl | Kleine indeling | installatie | Kracht | Waarde | Tolerantie |
Gouden weerstand Nonsens, gouden verzet. |
T-type enkelzijdig bevestigingsgat |
M-terminal type |
10W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Verpakking van het product
Productcatalogi
LED-lichtweerstand LED
productnaam
LED-wijksignaal voor automobiel
Productbeschrijving
Automotive lichtweerstand, LED weerstand, HID decoder weerstand, aluminium behuizing weerstand, 50W weerstand
1Met behulp van hoogtemperatuurbestendige keramiek als weerstandsmatrix heeft het een hoge warmteafvoerprestatie
2. Selecteer hoogstabiele legeringsdraad, wikkel het volgens strenge procesmethoden en soldeer het op twee of meer geleidende eindpunten,het maken van de weerstand hebben een sterke slagweerstand en hoge stabiliteit. Niet-brandbare verfverpakking biedt een effectieve bescherming van de weerstandsdraad, waardoor de levensduur ervan wordt verbeterd;
3. Volgens verschillende voertuigmodellen en de behoeften van de klant, monteren temperatuur zekers en plastic bases tot eindproducten.
Kenmerken
1. Auto-instelweerstanden hebben de kenmerken van hoog vermogen, kleine afmetingen, lage temperatuur en stabiele prestaties;
2Een enkele weerstand kan één of meer weerstandswaarden bereiken;
3De weerstandsmatrix kan worden geselecteerd in verschillende vormen zoals cirkelvormig, plat of vierkant, afhankelijk van verschillende voertuigmodellen en klantvereisten.De weerstand wikkeldraad kan ofwel plat of rond zijn. Kan gegolfd worden: Plastic basissen kunnen worden geïnstalleerd en geassembleerd volgens de eisen van de klant, en kan worden aangepast met meerdere kleuren;
4Temperatuurstekker met verschillende temperaturen en vereisten kunnen ook worden uitgerust volgens de klant.
Toepassing van het product
Op grote schaal gebruikt in verschillende merken en soorten auto's (automotive blower resistance/fan speed control resistance/automotive taillight resistance).
Technische specificaties
| model | nominaal vermogen ((W) | Weerstandsbereik (Ω) | Resistentie Tolerantie (%) |
temperatuurcoëfficiënt ((×10- 6°C) |
isolatiespanning (V) |
Maximale overbelastingspanning (V) |
|||||||||||||
| met een vermogen van niet meer dan 50 kW | zonder warmteafvoerplaat | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012~1KΩ | F ((± 1%) J ((± 5%) |
± 100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Performance-kenmerken
| Artikel 2 | Standaard | Testmethoden |
| Kortdurende overbelasting | R≤±(2%R0+0,05Ω) | Om de spanning te verhogen met 10 maal het nominale vermogen of de hoogste weerstand en weerstand verandering van de snelheid van elke berekening |
| Temperatuurcoëfficiënt | ± 300 PPM/°C | Testtemperatuur; binnentemperatuur 100°C |
| Weerstand tegen soldeerwarmte | R≤±(1%R0+0,05Ω) | Soldeertemperatuur: 350 ± 10 °C, tijd: 3 seconden |
| Temperatuurcyclus | R≤±(5%R0+0,05Ω) | In 55 DEG C bij 30 minuten en vervolgens bij +25 C 10-15 minuten, en vervolgens in +275 DEG C bij 30 minuten en vervolgens bij +25 C 10-15 minuten,in totaal 5 cycli |
| Vochtigheid draagt bij aan het leven | R≤±(5%R0+0,05Ω) | Nominale spanning 1,5 uur aan,0.5 uur OFF bij 40 ± 2 °C, 90-95 & RH gedurende 1000 uur" |
| Temperatuurweerstand, levensduur | R≤±(5%R0+0,05Ω) | In het kader van de constante temperatuur en luchtvochtigheid van 70 plus of minus 2 DEG C wordt in totaal 1000 uur (1,5 uur) een nominale spanning of de maximale werkspanning (wat het kortste is) toegepast.0.5 uur) |
| Soldeerbaarheid | Ten minste 95% dekking | 245 ± 3 °C gedurende 2-3 seconden |
Intermitterende overbelasting |
R≤±(1%R0+0,05Ω) | 4 maal de nominale spanning of de maximale intermitterende belastingspanning (wat kleiner is) om een seconde te testen, 25 seconden te stoppen.loop 10000+200 keer |
| Eindtanningssterkte | R±(2%R0+0,1Ω) | Spanning 10N |
| Vlambestandheid | Er is geen duidelijk vuur. | respectievelijk volgens 5, 10,16 maal het vermogen plus wisselstroombelasting gedurende 5 minuten |
Typespecificatie
Aluminium behuizing weerstand Autolamp LED weerstand 20W bijvoorbeeld:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| Stijl | Kleine indeling | installatie | Kracht | Waarde | Tolerantie |
Autoweerstand |
T-type enkelzijdig bevestigingsgat |
M-terminal type |
10W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
