Hoe verbind ik de potentiometer?

Potentiometers zijn een soort weerstand die wordt gebruikt om het uitgangssignaal van een elektronisch apparaat zoals een gitaar, versterker of luidspreker te beheren.wanneer de gebruiker de as draaitDeze verandering in weerstand zal het volume, de winst of het vermogen van het elektrische signaal veranderen.Het is heel belangrijk om de eerste terminal te aarden.Het is de eerste keer dat de draad wordt geleid door een andere draad, de derde draad, en vervolgens door de middelste draad.als u eerder met soldeergereedschappen hebt gewerktHet is een vrij eenvoudig proces om te leren hoe je een potentiometer aansluit.

Deel 1: Het kiezen en bereiden van een pot

Leg je pot op een vlak oppervlak

stap 1:Bepaal de drie hoofdpunten die uit het midden van de pot uitsteken en leg de pot op een vlak oppervlak met de drie puntjes naar je toe.Uw grond is gelegen bij de eerste terminal.Het middelste terminal, of terminal 2, is het invoersignaal van de pot. Het uitvoersignaal is verbonden met het derde terminal, of terminal 3.De bovenste as is verantwoordelijk voor een kleine ring verbonden met de tweede terminalDoor het te draaien, kun je aanpassen hoe laag of hoog de input is.

Kijk naar de weerstandscijfers.

stap 2:Kijk naar de weerstandscijfers op uw pot om te zien wat voor bereik u kunt bereiken..Hoe groter het bereik, hoe meer controle je hebt over je apparaat.Een 200K pot kan een maximale weerstand van 200 bieden.1000 ohm.

Tip: Het is belangrijk om te weten hoeveel weerstand een pot biedt om te bepalen of deze geschikt is voor de taak die u moet verrichten.Een 1000-ohm-pot biedt niet genoeg bereik voor een stereosysteem., maar het moet voldoende zijn voor een dimmer schakelaar.

drie terminals

stap 3:Plaats uw pot op een vlak oppervlak zodat de drie eindpunten naar u uitkijken.Als je weet dat je de pot op een specifieke locatie gaat installerenVerwijder alle panelen van uw elektronische apparaat om alle ingangs- of uitgangspoorten aan de achterkant bloot te stellen.

• Als u een broodbord gebruikt, plaatst u de pot op de bovenste rij, met de eindpunten naar u toe.
• Voordat u panelen opent of verbindingen soldeert, moet u uw elektronische apparaat loskoppelen.

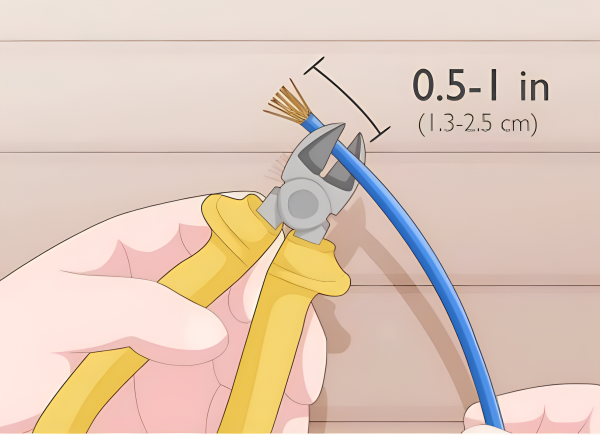

gesneden 0,5 ‰ 1 inch (1,3 ‰ 2,5 cm)

stap 4:Zolang de soldeerdraad geen zuurkern is, kunt u de eindpunten met elk soort soldeerdraad aan het apparaat koppelen.Meet elke lengte van de draad van de terminal naar het apparaat als u een installatie locatie ingesteldSnijd en verwijder 0,5 ′′ (1,3 ′′2,5 cm) plastic van de punt van elke draad met behulp van de inkepen op de messen van de snijmachine.

• Zet uw draadstripper op de maat van de draad om een schone strook te garanderen.
• Zet uw soldeerstalen en flux klaar op uw werkoppervlak, want u moet uw draden solderen.
• In de sanitaire installaties wordt gebruik gemaakt van zuur-kern soldeerdraad, niet compatibel met uw elektronica.
• Als de soldeerdraden niet werken, kunnen deze in plaats daarvan worden gebruikt om een specifiek type elektronisch apparaat dat gespecialiseerde draden vereist, te bedraden.

Deel 2: Het solderen van je terminals

• stap5:Als u een kleine lengte van de draad met uw soldeer ijzer en de vloeistof op het blootgestelde deel.,Verlaag het en verbind het met het blootgestelde metalen onderdeel op terminal 1.Soldeer het andere uiteinde van de kabel aan een blootgestelde, ongeverfd metalen oppervlak op uw elektronische apparaat.

• Als je wilt, kun je terminal 3 aan de rechterkant gebruiken, maar je moet de knop in de rij van de klok draaien om het signaal te verminderen.

•

  Sluit het uitgangscircuit van uw apparaat aan op de middelste terminal

  stap 6:Sluit het uitgangscircuit van je apparaat aan op de middelste aansluiting.,Soldeer de draad aan de metalen aansluiting aan de achterkant van de uitgangs aansluiting van uw elektronische apparaat.

  De potentiometer is aangesloten op de middelste terminal. Dit betekent dat het signaal de elektronische terminal verlaat, terminal 2 binnenkomt en vervolgens terminal 3 verlaat.terminal 2 moet worden aangesloten op de poort die het oorspronkelijke signaal van het apparaat naar buiten stuurt.

  Dit zou betekenen dat terminal 2 wordt aangesloten op de uitgangs aansluiting van een gitaar en op de uitgangs aansluiting van een ingebouwde audioversterker.





  terminal 3

  stap 7:Sluit terminal 3 aan op de ingang van het apparaat. Terminal 3 is de uitgang van de potentiometer. Het is de locatie waar de pot de gegevens naar het apparaat stuurt.Tin een lengte van de blootgestelde soldeerdraad en plaats het rechtstreeks op de terminalSluit de draad aan op de ingangspoort van uw elektronische apparaat na verwarming met uw soldeerpen.Kijk voor de blootgestelde metalen opening op de achterkant van de knop of kabel verbinding aan de achterkant van de poortOm de pot aan te sluiten, soldeert u de draad er rechtstreeks aan.

• Terminal 3 is waar het signaal van je pot uitgaat, dus het moet aangesloten zijn op de locatie waar je het signaal wilt sturen.
• Dit zou betekenen dat terminal 3 aan de ingangspoel op een gitaar zou worden aangesloten.

•  Deel 3: Gebruik je potentiometer



  Metingspotentiometer

  stap 8:Gebruik een voltmeter om te controleren of je pot werkt. Sluit de eindpunten van de voltmeter aan op de in- en uitgangspunten van de pot.Om het signaal aan te passenUw potentiometer is in werking als het signaal op de voltmeter omhoog en omlaag gaat als u de knop draait.

  Als de voltmeter een signaal van uw pot registreert, maar het apparaat niet werkt wanneer u uw elektronica aanzet, is er een probleem met de gelaste verbindingen.





  signaal van je pot

  stap9:Draai de as om het signaal aan te passen en zet je apparaat aan en stuur een signaal naar de pot door muziek af te spelen, een gitaarnoot af te slaan of een licht aan te doen.Om het volume of de helderheid te verminderen, draai de as naar links. Om het volume of het lichtniveau te verhogen, draai de as naar rechts. Om de uitgang uit te zetten, draai de as naar links.

  Je kunt nu de hoeveelheid weerstand aanpassen die je signaal ontvangt met je pot.



  de hoeveelheid weerstand aanpassen

•





  Als u wilt, kunt u een knop toevoegen door het over de potentiometer te schuiven.als u de esthetiek van uw potentiometer wilt verbeterenEr zijn op de markt talrijke knoppen die zijn ontworpen om over de as van een pot te glijden en het uiterlijk ervan te verbeteren.

  Dat zijn alle stappen over hoe een potentiometer te bedraaien.



  Als u wilt, kunt u een knop toevoegen door het over de potentiometer te schuiven.als u de esthetiek van uw potentiometer wilt verbeterenEr zijn op de markt talrijke knoppen die zijn ontworpen om over de as van een pot te glijden en het uiterlijk ervan te verbeteren.

  Dat zijn alle stappen over hoe een potentiometer te bedraaien.
