BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie
  • BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie

BC1 25W tot 50W Keramische draadopvouwbare variabele weerstand 1 tot 10K Ohm ±10 procent tolerantie

Plaats van herkomst Sichuan, China
Merknaam BONENS
Modelnummer BC1
Productdetails
Weerstandswaaier:
1Ω~5kΩ
Weerstandstolerantie:
± 10%
Eindweerstand:
≤0,2% of 1Ω
Isolatieweerstand:
≥100mΩ (500VDC)
Maximale spanning:
1000V
Isolatiespanning:
2500V
Temperatuurbereik:
-55°C tot 350°C
Maximale verwarmingstemperatuur:
350℃
Schuifroute:
280 ± 5 ° (25-50 W), 300 ± 5 ° (≥100W)
Rotatiecycli:
5000 weken
Trillingsweerstand:
10 ~ 200Hz, 40m/s2, 3H △ r≤ ± 3%r
Temperatuurcirculatie:
-55 ° tot 85 °, elk 30 minuten
Vochtweerstand:
40 ± 2 ° C, RH: 95%-98%, 48H △ r≤ ± 3%r
Ladingweerstand:
R≤1kΩ, 5000 cycli, △ r≤ ± 5%r
Schokweerstand:
60 ~ 100 keer/min, 150 m/s2, 4000 keer
Nominaal weerstandsbereik:
1 tot 10K ohm
Nominaal vermogen:
25W-50W
Type:
met een vermogen van niet meer dan 10 W
Markeren:

25W tot 50W bereik

,

Keramisch Draadgewonden

,

1 tot 10K ohm

Betaling & het Verschepen Termijnen
Min. bestelaantal
100
Productomschrijving

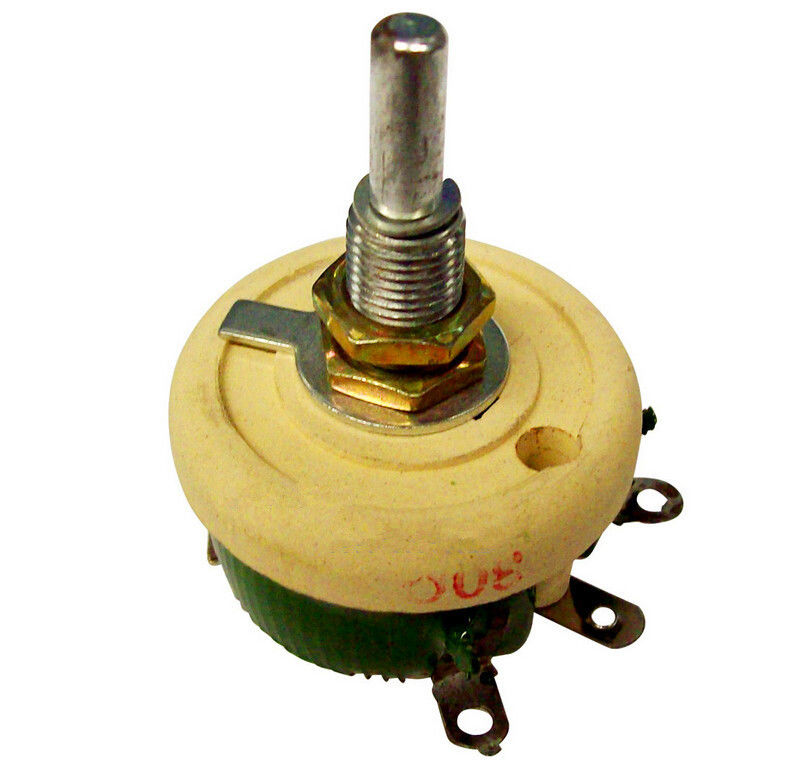

BC1 Serie Hoge Vermogen Draadgewonden Potentiometer Draaibaar Rheostaat
BC1 Series Wirewound Potentiometer BC1 Series Close-up View BC1 Series Side View BC1 Series Technical Diagram

De BC-1 draadgewonden weerstand biedt hoge resolutie met een breed weerstandsbereik. Ontworpen voor duurzaamheid, biedt het uitstekende hittebestendigheid, vochtbestendigheid en slijtvastheid. Geschikt voor spannings- en stroomregeling in stroomapparatuur en circuits die niet hoger zijn dan 380V AC of 220V DC.

Technische Specificaties
  • Maximale werkspanning: 1000V (isolatiespanning 2500V)
  • Temperatuurstijging: 25-100W modellen ≤300K; ≥150W modellen ≤350K
  • Schuifslag: 25-50W modellen: 280±5°; ≥100W modellen: 300±5°
  • Lineaire afwijking: Niet groter dan ±10% over de gehele slag
  • Rotatieduurzaamheid: 5.000 cycli met niet minder dan 90% slag
  • Hoge temperatuurtest: 40°C gedurende 6 weken, isolatieweerstand <1.5mΩ
Productkenmerken

De BC1-serie rotorarm schuifdraad porseleinen schijfvarianten zijn ontworpen voor spannings- en stroomregeling in industriële elektrische apparatuur tot 500 volt. De weerstand gebruikt hoogwaardige weerstandsdraad gewikkeld op een keramisch skelet, gecoat met hoogtemperatuur email, behalve het schuifcontactoppervlak. Voorzien van metalen beschermende behuizing met handwielbediening.

Technische Parameters
ELEKTRISCHE KENMERKEN OMGEVINGSKENMERKEN
Standaard weerstandsbereik 1Ω~5KΩ Temperatuurbereik -55℃~350℃
Weerstandstolerantie ±10% Trillingen 10~200HZ,40m/S², 3h△R≤±3%R
Aansluitweerstand ≤0.2% of 1Ω Temperatuurcycli -55°C tot 85°C, △R<+3%R
Isolatieweerstand ≥100mΩ(500Vdc) Vochtigheid 40±2°C, RV:95%-98%
Maximale temperatuur 350℃ Belastingsduurzaamheid 5000 cycli (R≤1KΩ)
Mechanische slag 300°±10° Schokbestendigheid 60~100 keer/min, 150m/s²
Toepassingen

Ideaal voor telecommunicatie, spoorwegsystemen, elektrische apparatuur, medische apparaten, industriële machines en laagfrequente AC/DC elektrische apparatuur die spannings-/stroomregeling of instelbare belastingsweerstand vereisen.

BC1 Series Dimensional Diagram BC1 Series Installation Example
Veelgestelde Vragen
V: Hoe kan ik een bestelling plaatsen?
A: Neem contact met ons op via e-mail met uw bestelgegevens of plaats een bestelling online.
V: Welke betaalmethoden accepteert u?
A: Wij accepteren T/T, PayPal en Western Union na PI-bevestiging.
V: Wat is uw bestelproces?
A: We bespreken details, geven een PI uit, ontvangen betaling (volledig/aanbetaling), produceren (7-15 dagen), regelen verzending na betaling van het saldo.
V: Wat is uw beleid voor defecte producten?
A: Wij vervangen defecte artikelen of crediteren uw rekening, meestal bij de volgende zending.
V: Hoe zorgt u voor productkwaliteit?
A: We voeren steekproeven uit tijdens de productie en inspecties van eindproducten voor verzending.
