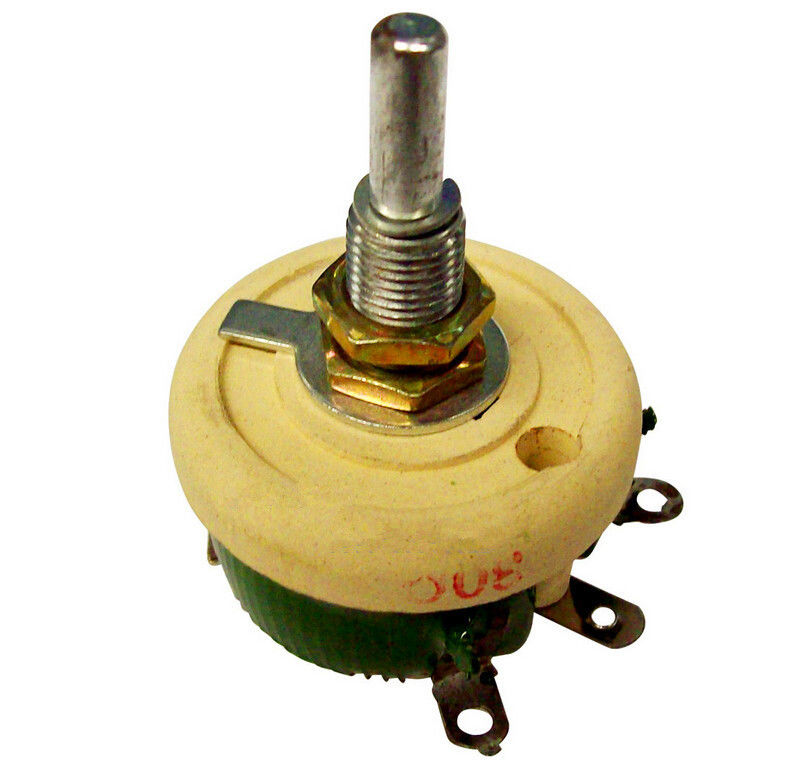

Keramische schijf rheostaat 50W Variabele weerstand 1Ω-10KΩ ±5% Tolerantie
Basis eigenschappen
Land van herkomst
Sichuan, China
Merknaam
Bonens
productmodel
BCI-50W
Handelsgoederen
MOQ
100
Productdetails
Markeren:
50 W keramische schijfreostator
,variabele weerstand 1Ω-10KΩ
,keramische weerstand ± 5% tolerantie
Resistance Range:
1Ω-10KΩ
Resistance Tolerance:
± 5%
Temperature Coefficient:
± 250ppm
Dimensions:
66*43*75mm
Power Rating:
50W
Max Voltage:
1000V
Insulation Voltage:
2500V
Temperature Rise:
≤300K (25-100W), ≤350K (≥150W)
Sliding Travel:
280 ± 5 ° (25-50 W), 300 ± 5 ° (≥100W)
Linear Deviation:
≤ ± 10%
Rotation Cycles:
5000 weken
Insulation Resistance:
≥100mΩ (500VDC)
Max Temperature:
350℃
Operating Temperature:
-55°C tot 350°C
Vibration Resistance:
10 ~ 200Hz, 40m/s²
Productomschrijving
Gedetailleerde specificaties en kenmerken
Keramische Schijf Rheostaat 50W Variabele Weerstand
De BC-1 draadgewonden weerstand heeft een hoge resolutie met een breed weerstandsbereik. Het biedt uitstekende hittebestendigheid, vochtbestendigheid en slijtvastheid. Geschikt voor spannings- en stroomaanpassing in stroomapparatuur en circuits die niet meer dan 380V AC of 220V DC overschrijden.
Technische specificaties
- Maximale werkspanning: 1000V; Isolatiespanning: 2500V
- Temperatuurstijging: 25-100W modellen ≤300K; ≥150W modellen ≤350K
- Schuifbeweging: 25-50W modellen: 280±5°; ≥100W modellen: 300±5°
- Lineaire afwijking: Niet groter dan ±10% over de gehele beweging
- Rotatie van de bedieningsas: 5.000 cycli binnen ≥90% beweging
- Hoge temperatuurtest: 40°C gedurende 6 weken (6 dagen), isolatieweerstand<1.5mΩ
De BC1-serie van rotor-arm schuifdraad porseleinen schijfvarianten zijn ontworpen voor spannings- en stroomaanpassing in industriële elektrische apparatuur tot 500 volt. De weerstand gebruikt een rond keramisch skelet met Kanthal koper of nikkelchroomdraad als weerstandsmateriaal, bedekt met email bij hoge temperaturen en gebonden aan het keramische chassis. Het schuifgreep- en borstelmechanisme zorgt voor variabele weerstandswaarden.
Technische parameters
| ELEKTRISCHE EIGENSCHAPPEN | OMGEVINGSEIGENSCHAPPEN | ||
|---|---|---|---|
| Standaard weerstandsbereik | 1Ω~5KΩ | Temperatuurbereik | -55℃~350℃ |
| Weerstandstolerantie | ±10% | Trilling | 10~200HZ,40m/S2, 3h△R≤±3%R |
| Terminal weerstand | ≤0.2% of 1Ω | Temperatuurcycli | -55°,30min,85°,30min △R500MΩ |
| Isolatieweerstand | ≥100mΩ(500Vdc) | Vochtigheid | 40±2°,RH:95%-98% 48h△R≤±3%R,R12100MΩ |
| Maximale verwarmingstemperatuur | 350℃ | Belastingsduur | R≤1KQ,5000 cycli R≤1KQ, 1000 cycli△R≤±5%R |
| Mechanische beweging | 300°±10° | Schokbestendigheid | 60~100 keer/min, 150m/s2,4000 keer |
Toepassingen
Geschikt voor telecommunicatie, transportspoorwegen, elektrische apparatuur, medische apparaten, industriële apparatuur en laagfrequente AC/DC elektrische apparatuur voor spannings-/stroomregeling of instelbare belastingsweerstand.
Productafmetingen
