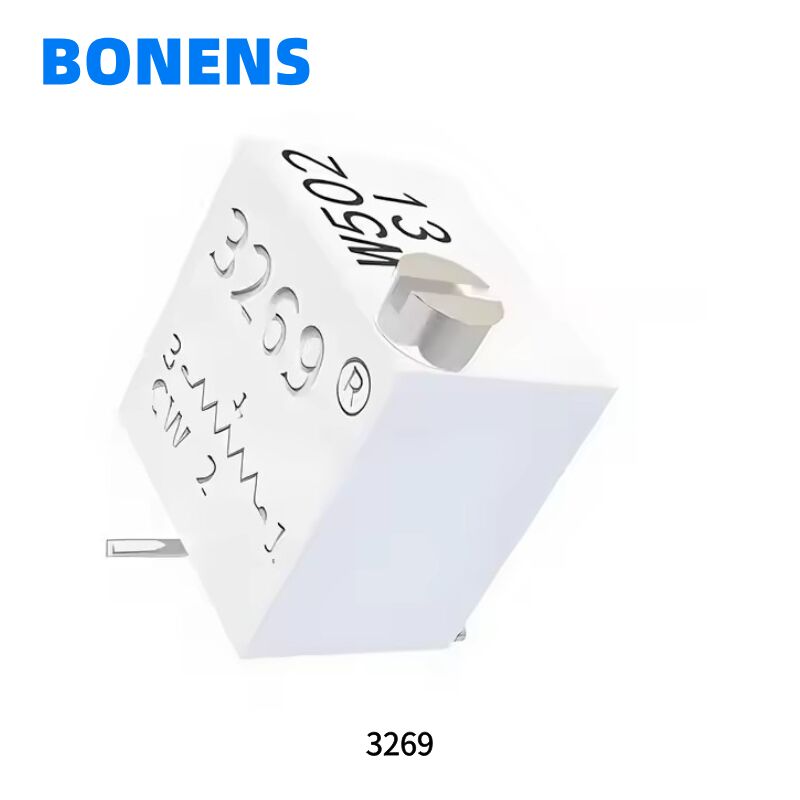

3269X SMD potentiometer Precision Trim Potentiometer 3269 Verstelbare weerstand
Basis eigenschappen
Land van herkomst
Sichuan, China
Merknaam
BONENS
productmodel
3269P
Handelsgoederen
MOQ
50
Unit Price
$0.25-$0.4
Verpakking
Kartonnen verpakkingen
Period For Dispatch
5-8 werkdagen
Payment Method
L/C, D/A, D/P, T/T, Western Union, MoneyGram,
Supply Capacity
1000/7 dagen, 5000/10 dagen 10000/14 dagen
Productdetails
Markeren:
3269X SMD potentiometer
,3269X Precision Trim Potentiometer
,3269X Verstelbare weerstand
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (aanpassing)
Rated Power:
0.25W (maximaal 200V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 cycli
Starting Torque:
≤ 25 mN.m
Productomschrijving
Gedetailleerde specificaties en kenmerken
3269P variabele weerstand potentiometer
De 3269-serie potentiometer is een type potentiometer. Het bestaat meestal uit een weerstandsbody en een roterend of schuivend
systeem, dat wil zeggen, een bewegend contact beweegt over de weerstandsbody om een gedeeltelijke spanningsuitgang te verkrijgen.
systeem, dat wil zeggen, een bewegend contact beweegt over de weerstandsbody om een gedeeltelijke spanningsuitgang te verkrijgen.
De functie van de potentiometer is om de spanning (inclusief gelijkspanning en signaalspanning) en de grootte van de
stroom aan te passen.
stroom aan te passen.
3269X variabele weerstand potentiometer
3269 potentiometers worden voornamelijk gebruikt in instrumenten, meters, post en telecommunicatie, stroomapparatuur, spoorwegsignalen, luchtvaart, ruimtevaart en andere gebieden
3269W variabele weerstand potentiometer
Stabiel, oneindige resolutie cermet element
Verticale en horizontale aanpassingsstijlen
Compatibel met oppervlaktemontage productieprocessen
RoHS-conform
Verticale en horizontale aanpassingsstijlen
Compatibel met oppervlaktemontage productieprocessen
RoHS-conform
Productparameters
|
|
Bereik van nominale weerstand
|
10Ω~5MΩ
|
|
Weerstandstolerantie
|
±10% ±5% (aanpassing)
|
|
|
Terminal weerstand
|
≤±1%R of 2Ω
|
|
|
Contactweerstandsvariatie (CRV)
|
≤±1%R of 3Ω
|
|
|
Isolatieweerstand
|
≥ 1GΩ (100V AC)
|
|
|
Weerstandsspanning
|
600V (DC of AC piekwaarde)
|
|
|
Effectieve elektrische slag
|
12±2 cycli
|
|
|
Omgevingskenmerken
|
Nominaal vermogen
|
0.25W (200V max)
|
|
Temperatuurbereik
|
-55°C~+125°C
|
|
|
Temperatuurcoëfficiënt
|
±250, ±100ppm/°C
|
|
|
Botsing (390m/S2, 4000 keer)
|
ΔR≤±1%R
|
|
|
Trilling (10-500HZ, 0.75mm, 6u)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Elektrische onderbreking≤100μS
|
|
|
Temperatuurvariatie (-55°C/30min,
+125°C/30min, 5 cycli) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Klimaatcategorie (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω), Isolatieweerstand≥100MΩ
|
|
|
Elektrische duurzaamheid (0.5W, 1000u)
|
ΔR≤± (3%R+0.1Ω), CRV≤±3%R of 5Ω
|
|
|
Mechanische duurzaamheid (200 cycli)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R of 5Ω
|
|
|
Constante vochtige hitte (IEC68-2-3, Ca, 96u)
|
ΔR≤± (3%R+0.1Ω), Isolatieweerstand≥100MΩ
|
|
|
Fysieke kenmerken
|
Totale mechanische slag
|
12±2 cycli
|
|
Startkoppel
|
≤25mN.m
|
Productgrootte
