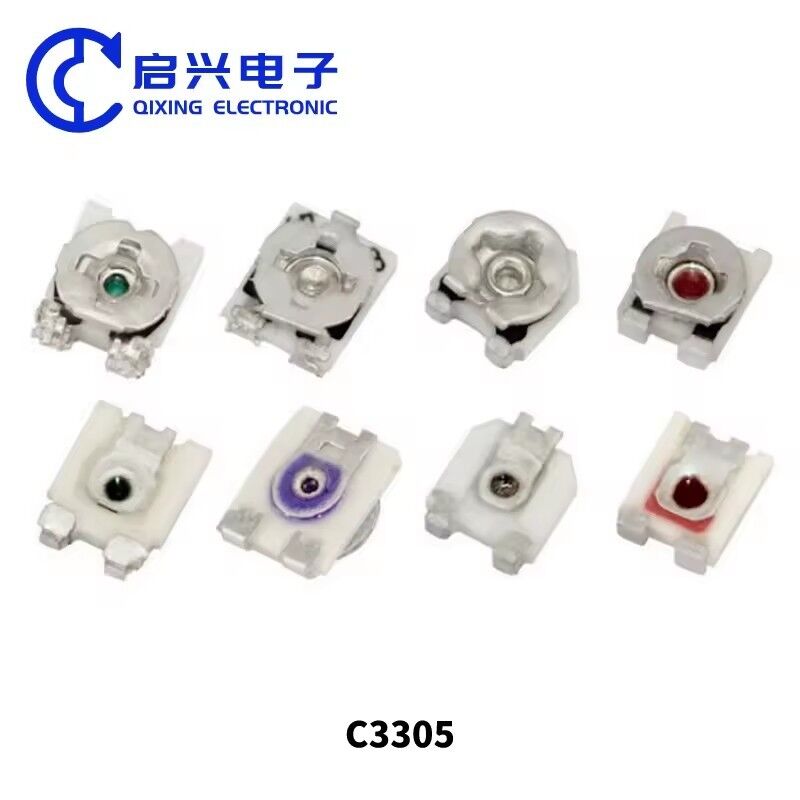

C3305 Trimmerpotentiometers
SMD-verstelbare weerstanden met een enkel draaiende glazuurglas, verkrijgbaar in 1K, 5K, 10K, 20K, 50K, 100K en andere weerstandswaarden.
Productoverzicht
C3305 Single Ring Glass Glaze Patch Pre-adjusted Potentiometer is een originele elektronische component voor geïntegreerde schakelingen die is ontworpen voor precisie-finetuningtoepassingen.
Technische beschrijving
De 3x3-chippotentiometer bestaat uit een weerstandskamer en een roterend systeem, ontworpen voor oppervlakte-montage op PCB-circuits.de plaats van het contactpunt op het weerstandslichaam wordt via het rotatiesysteem ingesteld.
Beschikbare weerstandswaarden
De potentiometer C3305 biedt weerstandswaarden van 100R tot 1MΩ, waaronder: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K en 1M.
Afmetingen van het product
Verpakking
Vermogenverminderingskurve
Specificatieparameters
Elektrische kenmerken
| Naamsweerstandsgroep |
100Ω~1MΩ |
| Tolerantie van weerstand |
±25% |
| Terminalweerstand |
≤ ± 1% R of 10Ω |
| Variatie van de contactweerstand (CRV) |
≤ ± 2% R |
| Isolatieweerstand |
≥ 500MΩ (100V wisselstroom) |
| Maximale werkspanning |
50 V |
| Efficiënt elektrisch reizen |
≥ 210° |
Omgevingskenmerken
| Nominaal vermogen |
0.1W (300V max) |
| Temperatuurbereik |
-55°C~+125°C |
| TCR |
± 250 × 10−6/°C |
| Botsing (390m/S2, 4000 keer) |
R ≤ ± 1% R |
| Vibratie (10-500 Hz, 0,75 mm, 6 uur) |
R≤±1%R, Uab/Uac≤±2%R, Elektrische onderbreking≤100μS |
| Temperatuurschommelingen (-55°C/30min, +125°C/30min, 5 cycli) |
R≤±2%R, Uab/Uac≤±2%R |
| Klimaatcategorie (IEC68-2-2) |
R≤±(10%R+0,1Ω), Isolatieweerstand ≥100MΩ |
| Elektrische uithoudingsvermogen (0,25 W, 1000 uur) |
R≤±(5%R+0,1Ω) |
| Mechanische duurzaamheid (200 cycli) |
R≤±(20%R+0,5Ω) |
| Steeds vochtige warmte (IEC68-2-3, Ca, 96h) |
R≤±(10%R+0,1Ω), Isolatieweerstand≥100MΩ |
Fysieke kenmerken
| Totale mechanische verplaatsing |
360° |
| Startmoment |
2 tot en met 20 mN·m |
| Soldeervoorwaarden |
240°C-260°C (5 seconden) |
| Standaardpakket |
2000 stuks per rol |
Toepassingsgebieden
De C3305 metalen glasglazuur met een enkele spoel is een veelgebruikte potentiometer voor verschillende elektronische apparaten en circuits, waaronder:
- Communicatieapparatuur
- Audioapparatuur
- Vermogenregelsystemen
- Instrumentatie- en besturingscircuits
- Elektronica voor de automobielindustrie
- Verlichtingsapparatuur
