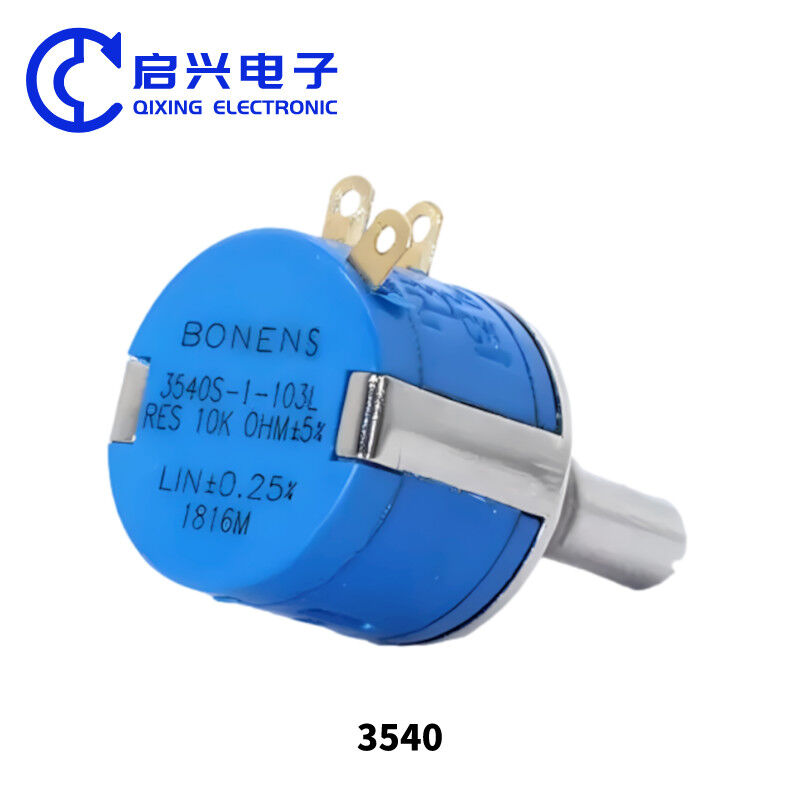

10K Wirewound Precision Potentiometer WXD3540 2W 10 draai
10K Wirewound Precision Potentiometer WXD3540 2W 10 draai
Key Attributes
Merknaam:BONENS
Model Number:WXD3540
Place of Origin:Sichuan, China
Standard Packaging:Kartonnen verpakkingen
Product Summary
3540 Multi-turn 2w 10 turn Draadgewonden Precisie Potentiometer 1K 2K2 4K7 502 10K 100K productnaam: 3540 50k Ohm Multi-turn Draadgewonden Precisie Potentiometer WXD3540 2w 10 turn productbeschrijving: Onderdeelnummer Weerstand (Ω) Resolutie 3540S-1-201L 200 .042 3540S-1-501L 500 .031 3540S-1-102L 1...
Productdetails
Markeren:
10K 2W rating
,10 Draaiprecisie
,WXD3540-serie
Model:
WXD3540
Technology:
Wirewund
Resistance Tolerance:
± 2%, ± 5%
Effective Trave:
≥ 3600°±10°
Rated Power:
2W (70°C)
Resistance:
100Ω~100KΩ
Operating Temperature:
55℃~125℃
TCR:
± 100 × 10-6/°C
Insulation Resistance:
≥ 200MΩ
Withstand Voltage:
500V (piekwaarde gelijkstroom of wisselstroom)
Packaging Details:
50 stuks per doos; 200 stuks per 4 dozen per ctn; 1000 stuks per ctn
Single Gross Weight::
0.030 kg
Type:
Multiturn-precisie
Turns:
10 beurten
Resistance:
10K
Power:
2W
Productomschrijving
Gedetailleerde specificaties en kenmerken
3540 Multi-turn 2w 10 turn Draadgewonden Precisie Potentiometer 1K 2K2 4K7 502 10K 100K
productnaam:
3540 50k Ohm Multi-turn Draadgewonden Precisie Potentiometer WXD3540 2w 10 turn
productbeschrijving:
| Onderdeelnummer | Weerstand (Ω) | Resolutie |
| 3540S-1-201L | 200 | .042 |
| 3540S-1-501L | 500 | .031 |
| 3540S-1-102L | 1.000 | .027 |
| 3540S-1-202L | 2.000 | .021 |
| 3540S-1-502L | 5.000 | .021 |
| 3540S-1-103L | 10.000 | .019 |
| 3540S-1-203L | 20.000 | .014 |
| 3540S-1-503L | 50.000 | .011 |
| 3540S-1-104L | 100.000 | .008 |
Productkenmerken:
1.Bushing montage
2.ROHS conform
3.Optionele middentap en verlenging van de achteras
4.Optionele AR-lipfunctie
5.Gekoppeld met gemeenschappelijke of concentrische assen
6.Hoge koppel beschikbaar
7.Niet-standaard functies en specificaties beschikbaar
Productafmetingen:
Specificatieparameters:
|
Kenmerken |
Bereik van nominale weerstand
|
100~100KΩ
|
||||
|
Weerstandstolerantie
|
±2%, ±5% |
|||||
|
Aansluitsweerstand
|
≤2%R of 5Ω |
|||||
|
Piekruis
|
≤100Ω |
|||||
|
Lineaire nauwkeurigheid
|
±1%, ±0.5% |
|||||
|
Elektrische hoek
|
3600°±10° |
|||||
|
Isolatieweerstand
|
≥ 200MΩ |
|||||
|
Weerstaanspanning
|
500V (DC of AC piekwaarde) |
|||||
|
|
||||||
|
Omgeving
Kenmerken |
Nominaal vermogen
|
2W (70°C) |
||||
|
Temperatuurbereik
|
-55°C~+125°C |
|||||
|
TCR
|
±100×10-6/°C |
|||||
|
Temperatuurschok
|
ΔR≤±3%R |
|||||
|
Botsing (390m/S2, 4000 keer)
|
ΔR≤±1%R |
|||||
|
Vochtbestendig (GJB306A-
96-Methode106, niet van toepassing op 7a, 7b) |
ΔR≤±3%R, Isolatieweerstand≥100MΩ |
|||||
|
Trilling (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, Elektrische onderbreking≤100μS |
|||||
|
Klimaatcategorie (IEC68-2-2)
|
ΔR≤±3%R, Isolatieweerstand≥100MΩ, Startkoppel≤20mN.m |
|||||
|
Werking bij lage temperatuur
(-55°C, 4h) |
ΔR≤±3%R, Startkoppel≤20mN.m |
|||||
|
Draaiende levensduur (10000 cycli)
|
ΔR≤±3%R, piekruis≤500Ω, Startkoppel≤20mN.m
|
|||||
|
Elektrische levensduur (70°C, 2W, 1000h)
|
ΔR≤±3%R |
|||||
|
Constante vochtige warmte (IEC68-2-3, Ca, 96h)
|
ΔR≤±3%R, Isolatieweerstand≥100MΩ, Startkoppel ≤20mN.m |
|||||
|
|
||||||
|
Fysiek
Kenmerken |
Totale mechanische slag
|
3600°±10° |
||||
|
Draaikoppel
|
2~10mN.m |
|||||
|
Stoppertkoppel
|
≥300mN.m |
|||||
Toepassingsgebied:
De 3540 serie multi-turn precisie draadgewonden potentiometers worden voornamelijk gebruikt op het gebied van instrumenten, meters, post en telecommunicatie, elektrische energieapparatuur, spoorwegseinen, luchtvaart en ruimtevaart, enz.
productcatalogus:
Fabrieksweergave:
Wij zijn een fabriek met vele jaren productie-ervaring, toegewijd aan het leveren van hoogwaardige producten en diensten aan klanten. We hebben geavanceerde productieapparatuur en een ervaren onderzoeks- en ontwikkelingsteam, dat voldoende capaciteit kan bieden en OEM-maatwerk en ODM-bestellingen kan aannemen.
Onze productkwaliteit is breed erkend door klanten, en onze after-sales service is ook zeer geprezen. Met vele jaren productie-ervaring hebben we diensten en samenwerking verleend aan vele bekende klanten. We verwelkomen vrienden van over de hele wereld om samenwerking te bespreken, en we zullen de optimale service en producten bieden om het vertrouwen en de steun van klanten te retourneren.
We houden ons altijd aan de bedrijfsfilosofie van "kwaliteit eerst, klant eerst", verbeteren voortdurend onze eigen kwaliteit en serviceniveau, en bieden betere producten en diensten aan klanten. We kijken uit naar uw samenwerking en creëren samen een betere toekomst!
Veelgestelde vragen:
1. wie zijn wij?
We zijn gevestigd in Sichuan, China, begonnen in 2005, verkopen aan de binnenlandse markt (70,00%), West-Europa (8,00%), Noord-Amerika (5,00%), Zuid-Azië (3,00%), Oost-Azië (3,00%), Zuid-Amerika (2,00%), Zuid-Europa (2,00%), Oost-Europa (2,00%), Midden-Oosten (2,00%), Zuidoost-Azië (2,00%), Oceanië (1,00%). Er zijn in totaal ongeveer 51-100 mensen in ons kantoor.
2. hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie sample voor massaproductie;
Altijd eindinspectie voor verzending;
3. wat kunt u bij ons kopen?
Potentiometer, Weerstand, EMI-filter, Knop, Schakelaar
4. waarom zou u bij ons kopen en niet bij andere leveranciers?
Ons bedrijf is opgericht in 2005, dat voornamelijk verschillende soorten potentiometers, AC DC ruisfilters, en keramische vermogensweerstanden ontwikkelt en produceert en een ervaren fabrikant is die consistente, hoogwaardige diensten en concurrerende fabrieks prijzen garandeert.
5. welke diensten kunnen wij leveren?
Geaccepteerde leveringsvoorwaarden: FOB, CFR, CIF, EXW, FCA;
Geaccepteerde betaalvaluta: USD, EUR, CNY;
Geaccepteerd betalingstype: T/T, L/C, , Western Union, Cash;
Gesproken talen: Engels, Chinees
