Productdetails
Plaats van herkomst: China
Merknaam: BONENS
Certificering: RoHS
Modelnummer: RX24/RXG24
Betaling & het Verschepen Termijnen
Type: |
Aluminium behuizingsweerstand |
Model: |
RX24/RXG24 |
Nominaal vermogen: |
5W~500W |
Toegestane weerstandsafwijking: |
5% |
Materiaal: |
Draadwond |
Temperatuurcoëfficiënt: |
PTC |
Temperatuurverschuiving: |
≤ 300 ppm/°C |
Werktemperatuurbereik: |
-55°C~+300°C |
Vermogenskenmerken: |
High-Power |
vorm: |
Platte plaatvorm |
frequentiekarakteristiek: |
UHF |
Type: |
Aluminium behuizingsweerstand |
Model: |
RX24/RXG24 |
Nominaal vermogen: |
5W~500W |
Toegestane weerstandsafwijking: |
5% |
Materiaal: |
Draadwond |
Temperatuurcoëfficiënt: |
PTC |
Temperatuurverschuiving: |
≤ 300 ppm/°C |
Werktemperatuurbereik: |
-55°C~+300°C |
Vermogenskenmerken: |
High-Power |
vorm: |
Platte plaatvorm |
frequentiekarakteristiek: |
UHF |
productnaam

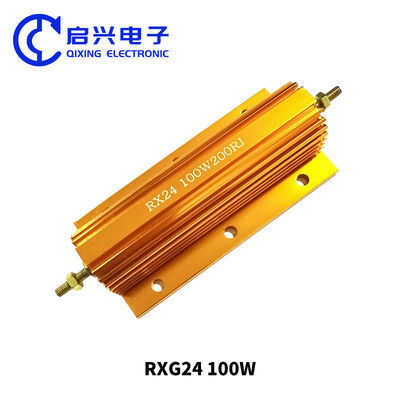

Hogevermogen gouden aluminium shell resistor
Productbeschrijving
De oppervlakte van de gouden aluminium shell weerstand heeft een warmteafvoer groef, kleine grootte, groot vermogen, hoge temperatuur weerstand, sterke overbelasting capaciteit, weerweerstand, hoge precisie,standaard lage inductieve weerstand, hoge stabiliteit, sterke architectuur, en zijn flexibiliteit is goed voor meerdere combinatie opties, die bevorderlijk is voor mechanische bescherming en gemakkelijke installatie en gebruik.
Kenmerken
1Kleine grootte en hoge kracht.
2. Sterke structuur en hoge stabiliteit;
3. Aluminium omhulsel voor warmteafvoer, geschikt voor installatie van warmteafvoerpanelen.
4. Siliciumkoper filmcompressie gieten, goede isolatie prestaties;
5Voldoet aan de loodvrije/RoHS-vereisten
Toepassing van het product
Toepassingsgebied van hoogvermogen gouden aluminium shell weerstanden: veel gebruikt in stroomvoorziening, frequentieomzetter, lift, podium audio, en high-end apparatuur industrieën
Afmetingen
| Stijl | Afmetingen: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C ± 1 | E±0.3 | S± 1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Technische specificaties
| Stijl | Vermogenscategorie | Weerstandsbereik ((Ω) | maximale werkspanning ((V) | Verwarmingsplaat |
(g) |
||||
| met een vermogen van niet meer dan 50 kW | zonder warmteafvoerplaat | KAL | NKAL (niet-inductief) |
KAL | NKAL (niet-inductief) |
oppervlakte (cm2) |
dikte (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K. | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K. | 0.12-25K. | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K. | 0.15-40K. | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K. | 2500 | 1750 | 4765 | 3 | 550 |
Performance-kenmerken
| Artikel 2 | Standaard | Testmethoden |
| Kortdurende overbelasting | ± 1% | 2.5 keer vermogen/5 seconden |
| Temperatuurcoëfficiënt | ± 200 PPM/°C | Testtemperatuur: binnen Tem.100°C |
| Weerstand tegen soldeerwarmte | ± 1% | Soldeertemperatuur: 350 ± 10 °C, tijd: 3 seconden |
| Dielectrische bestandspanning | Geen storing of flashover | 500 V gedurende 60 seconden |
| Vochtigheid draagt bij aan het leven | ± 0,5% | Nominale spanning 1.5 uur aan,0.5 uur OFF bij 40±2°C, 90-95&RH gedurende 1000 uur |
| Laadduur | ± 2,0% | Nominale spanning 1,5 uur aan,0.5 uur Afsluiting bij 25°C gedurende 1000 uur |
| Soldeerbaarheid | Ten minste 95% dekking | 235 ± 5 °C gedurende 2 ± 0,5 seconden |
Productcatalogi
Profiel van het bedrijf
Wij zijn een fabriek met vele jaren productie ervaring, gewijd aan het leveren van klanten met hoogwaardige producten en diensten.We hebben geavanceerde productieapparatuur en een professioneel onderzoek en ontwikkeling team, die voldoende capaciteit kan leveren en OEM- en ODM-opdrachten op zich kan nemen.
Onze kwaliteit van het product is algemeen erkend door de klanten, en onze after-sales service is ook zeer geprezen.We hebben diensten en samenwerking geleverd aan vele bekende klanten.We verwelkomen vrienden van over de hele wereld om samenwerking te bespreken, en we zullen de beste service en producten leveren om het vertrouwen en de steun van klanten terug te keren.
We houden ons altijd aan de bedrijfsfilosofie van "kwaliteit eerst, klant eerst", verbeteren voortdurend onze eigen kwaliteit en serviceniveau en bieden klanten betere producten en diensten.We kijken uit naar uw samenwerking en samen een betere toekomst te creëren.!
Vragen:
1Wie zijn wij?
We zijn gevestigd in Sichuan, China, vanaf 2005, verkopen naar de binnenlandse markt ((70.00%), West-Europa ((8.00%), Noord-Amerika ((5.00%), Zuid
Azië ((3.00%), Oost-Azië ((3.00%), Zuid-Amerika ((2.00%), Zuid-Europa ((2.00%), Oost-Europa ((2.00%), Midden-Oosten ((2.00%), Zuidoost
Azië, Oceanië, Azië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië.
2. hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
3Wat kun je van ons kopen?
Potentiometer, Resistor, EMI-filter, knop, schakelaar
4. waarom zou u bij ons kopen en niet bij andere leveranciers?
Ons bedrijf is opgericht in 2005 en ontwikkelt en produceert voornamelijk verschillende soorten potentiometers, ac dc geluidsfilters,
en keramische krachtweerstand en is een professionele fabrikant die de hoogste kwaliteit, de beste diensten en de beste prijs garandeert.
5. welke diensten kunnen wij leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, FCA;
Aanvaarde betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T,L/C,MoneyGram,Western Union,Cash;
Taal gesproken: Engels, Chinees
