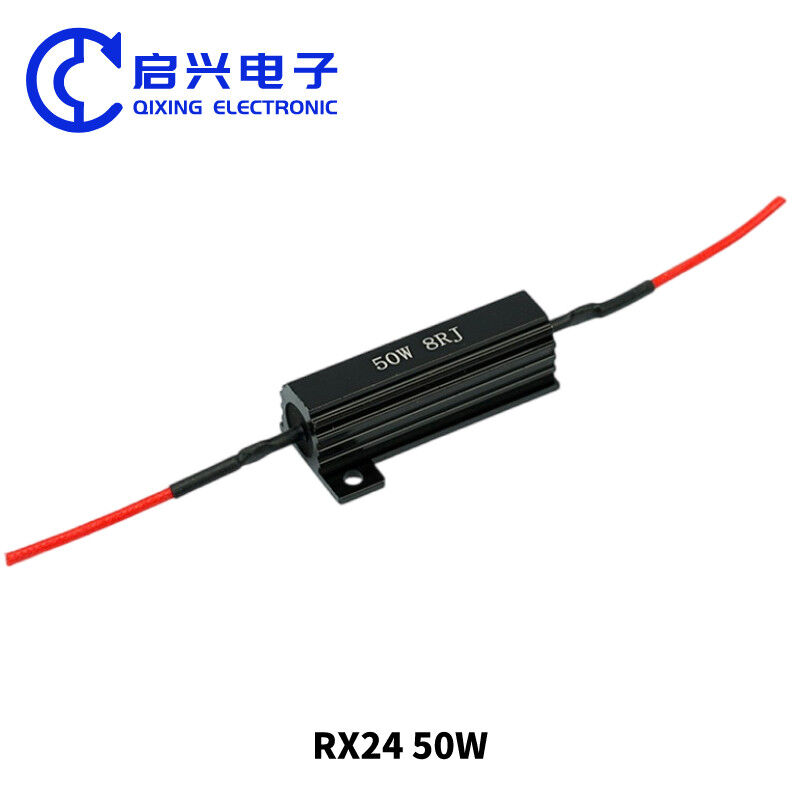

RXG24 Zwarte Aluminium Schelp 50W Draadwondremweerstand Warmteverspreidingsgroef
RXG24 Zwarte Aluminium Schelp 50W Draadwondremweerstand Warmteverspreidingsgroef
Key Attributes
Merknaam:BONENS
Model Number:RX24/RXG24
Place of Origin:Sichuan, China
Certification:RoHS
Standard Packaging:Kartonnen verpakkingen
Product Summary
RX24 zwarte aluminium weerstand 50W metalen aluminium weerstand remweerstand 1 GOLDEN ALUMINIUM SHELL RESISTOR productnaam RX24 zwarte aluminium weerstand 50W metalen aluminium weerstand remweerstand Productbeschrijving De oppervlakte van de zwarte aluminiumschaalweerstand heeft een warmteafvoergroe...
Productdetails
Markeren:
50W Zwarte Aluminium Schelp
,Draadgewonden remmen
,Compact remontwerp
Type:
Aluminium behuizingsweerstand
Model:
RX24/RXG24
Rated Power Range:
5W~500W
Allowable Resistance Deviation:
5%
Material:
Draadwond
Temperature Coefficient:
PTC
Temperature Drift Range:
≤ 300 ppm/°C
Working Temperature Range:
-55°C~+300°C
Power Characteristics:
High-Power
Shape:
Platte plaatvorm
Frequency Characteristic:
UHF
Rated Power:
50W
Housing:
Zwarte aluminium schaal
Type:
Draadgewonden remmen
Application:
Remsystemen
Productomschrijving
Gedetailleerde specificaties en kenmerken
RX24 zwarte aluminium weerstand 50W metalen aluminium weerstand remweerstand
1 GOLDEN ALUMINIUM SHELL RESISTOR
productnaam
RX24 zwarte aluminium weerstand 50W metalen aluminium weerstand remweerstand
Productbeschrijving
De oppervlakte van de zwarte aluminiumschaalweerstand heeft een warmteafvoergroef, kleine afmetingen, groot vermogen, hoge temperatuurweerstand, sterke overbelastingcapaciteit, weerweerstand, hoge precisie,standaard lage inductieve weerstand, hoge stabiliteit, sterke architectuur, en zijn flexibiliteit is goed voor meerdere combinatie opties, die bevorderlijk is voor mechanische bescherming en gemakkelijke installatie en gebruik.
Kenmerken
1Kleine grootte en hoge kracht.
2. Sterke structuur en hoge stabiliteit;
3. Aluminium omhulsel voor warmteafvoer, geschikt voor de installatie van warmteafvoerpanelen.
4. Siliciumkoper filmcompressie gieten, goede isolatie prestaties;
5Voldoet aan de loodvrije/RoHS-vereisten
Toepassing van het product
Toepassingsgebied van hoogvermogen gouden aluminium shell weerstanden: veel gebruikt in stroomvoorziening, frequentieomzetter, lift, podium audio, en high-end apparatuur industrieën
Afmetingen
| Stijl | Afmetingen: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C ± 1 | E±0.3 | S± 1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Technische specificaties
| Stijl | Vermogenscategorie | Weerstandsbereik ((Ω) | maximale werkspanning ((V) | Verwarmingsplaat |
(g) |
||||
| met een vermogen van niet meer dan 50 kW | zonder warmteafvoerplaat | KAL | NKAL (niet-inductief) |
KAL | NKAL (niet-inductief) |
oppervlakte (cm2) |
dikte (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K. | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K. | 0.12-25K. | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K. | 0.15-40K. | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K. | 2500 | 1750 | 4765 | 3 | 550 |
Krachtverliescurve & Temper.Rise curve
Krachtverhouding Temp.Rise Curve
Performance-kenmerken
| 项目Artikel 2 | 标准值Standaard | 测试方法Testmethoden |
| 短時間過負荷 Een korte tijd. Kortdurende overbelasting |
± 1% | 2.5倍额定功率/5秒 2.5 keer vermogen/5 seconden |
| 温度系数 Temperatuurcoëfficiënt |
± 200 ppm/°C | 实验温度:室温+100°C Testtemperatuur: binnentemperatuur100°C |
| 耐热性 Weerstand tegen soldeerwarmte |
± 1% | ¥ tin temperatuur:350 ± 10°C,时间:3秒 Soldeertemperatuur: 350 ± 10°CTijd: 3 seconden. |
| standhoudend tegen elektrische druk Dielectrische bestandspanning |
无烧毁或绝缘性破坏. Geen storing of flashover |
施加 rechtstreekse stroomspanning500 V持续1Een minuut. 500 V gedurende 60 seconden |
| 耐湿负荷 Vochtigheid draagt bij aan het leven |
± 0,5% | 温度:40 ± 2°C,Relatieve vochtigheid:90-95%,1倍额定 werkdruk 时间1000小时(1.5小时开0.5小时关) Nominale spanning 1.5 uur aan,0.5 uur OFF bij 40±2°C90-95 RH voor 1000h |
| 负荷 levensduur Laadduur |
± 2,0% | 温度:25°C,1倍额定 werkdruk, tijd1000小时 (1.5小时开0.5小时关) Nominale spanning 1,5 uur aan,0.5 uur Af bij 25°Cvoor 1000 uur |
| - Goed. Soldeerbaarheid |
吃锡 oppervlakte95%Verder. Ten minste 95% dekking |
¥ tin temperatuur:235 ± 5°C,时间:2 ± 0.5秒 235 ± 5°Cvoor 2±0,5 seconden |
Typespecificatie
Hoogvermogen gouden aluminiumschaal wirewound resistorProduct Model Beschrijving
bijvoorbeeld:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| produktcategorieStijl | 小分类 Kleine indeling |
Installatie installatie |
功率 Kracht |
成品阻值 Waarde |
误差 Tolerantie |
| RXG24黄金 电阻 Gouden weerstand NKAL无感金黄色 电阻 Nonsens, gouden verzet. |
- Ik weet het niet.单边安装孔式 T-type enkelzijdig bevestigingsgat |
Ik...端子式 M-terminal type |
10W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Verpakking van het product
Productcatalogi
2 LED-weerstand voor autolichten
LED-lichtweerstand
productnaam
LED-wijksignaal voor automobielproducten, met een gouden aluminium behuizing, HID-weerstand
Productbeschrijving
Automotive lichtweerstand, LED weerstand, HID decoder weerstand, aluminium behuizing weerstand, 50W weerstand
1Met behulp van hoogtemperatuurbestendige keramiek als weerstandsmatrix heeft het een hoge warmteafvoerprestatie
2. Selecteer hoogstabiele legeringsdraad, wikkel het volgens strenge procesmethoden en soldeer het op twee of meer geleidende eindpunten,het maken van de weerstand hebben een sterke slagweerstand en hoge stabiliteit. Niet-brandbare verfverpakking biedt een effectieve bescherming van de weerstandsdraad, waardoor de levensduur ervan wordt verbeterd;
3. Volgens verschillende voertuigmodellen en de behoeften van de klant, monteren temperatuur zekers en plastic bases tot eindproducten.
Kenmerken
1. Auto-instelweerstanden hebben de kenmerken van hoog vermogen, kleine afmetingen, lage temperatuur en stabiele prestaties;
2Een enkele weerstand kan één of meer weerstandswaarden bereiken;
3De weerstandsmatrix kan worden geselecteerd in verschillende vormen zoals cirkelvormig, plat of vierkant, afhankelijk van verschillende voertuigmodellen en klantvereisten.De weerstand wikkeldraad kan ofwel plat of rond zijn. Kan gegolfd worden: Plastic basissen kunnen worden geïnstalleerd en geassembleerd volgens de eisen van de klant, en kan worden aangepast met meerdere kleuren;
4Temperatuurstekker met verschillende temperaturen en vereisten kunnen ook worden uitgerust volgens de klant.
Toepassing van het product
Op grote schaal gebruikt in verschillende merken en soorten auto's (automotive blower resistance/fan speed control resistance/automotive taillight resistance).
Technische specificaties
| model | nominaal vermogen ((W) | Weerstandsbereik (Ω) | Resistentie Tolerantie (%) |
temperatuurcoëfficiënt ((×10- 6/°C) |
isolatiespanning (V) |
Maximale overbelastingspanning (V) |
|||||||||||||
| met een vermogen van niet meer dan 50 kW | zonder warmteafvoerplaat | ||||||||||||||||||
| RX24 | 5 | 3 | 0.0121KΩ | F ((± 1%) J ((± 5%) |
± 100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Profiel van het bedrijf
Wij zijn een fabriek met vele jaren productie ervaring, gewijd aan het leveren van klanten met hoogwaardige producten en diensten.We hebben geavanceerde productieapparatuur en een professioneel onderzoek en ontwikkeling team, die voldoende capaciteit kan leveren en OEM- en ODM-opdrachten op zich kan nemen.
Onze kwaliteit van het product is algemeen erkend door klanten, en onze after-sales service is ook zeer geprezen.We hebben diensten en samenwerking geleverd aan vele bekende klanten.We verwelkomen vrienden van over de hele wereld om samenwerking te bespreken, en we zullen de beste service en producten leveren om het vertrouwen en de steun van klanten terug te keren.
We houden ons altijd aan de bedrijfsfilosofie van "kwaliteit eerst, klant eerst", verbeteren voortdurend onze eigen kwaliteit en serviceniveau en bieden klanten betere producten en diensten.We kijken uit naar uw samenwerking en samen een betere toekomst te creëren.!
Vragen:
1Wie zijn we?
We zijn gevestigd in Sichuan, China, vanaf 2005, verkopen naar de binnenlandse markt ((70.00%), West-Europa ((8.00%), Noord-Amerika ((5.00%), Zuid
Azië ((3.00%), Oost-Azië ((3.00%), Zuid-Amerika ((2.00%), Zuid-Europa ((2.00%), Oost-Europa ((2.00%), Midden-Oosten ((2.00%), Zuidoost
Azië, Oceanië, Azië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië.
2Hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie sample voor massaproductie;
Altijd laatste inspectie voor verzending;
3Wat kan je van ons kopen?
Potentiometer, Resistor, EMI-filter, knop, schakelaar
4Waarom zou je van ons moeten kopen en niet van andere leveranciers?
Ons bedrijf is opgericht in 2005 en ontwikkelt en produceert voornamelijk verschillende soorten potentiometers, AC-geluidsfilters,
en keramische krachtweerstand en is een professionele fabrikant die de hoogste kwaliteit, de beste diensten en de beste prijs garandeert.
5Wat voor diensten kunnen we leveren?
Aanvaardbare leveringsvoorwaarden: FOB,CFR,CIF,EXW,FCA;
Aanvaarde betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T,L/C,,Western Union,Cash;
Taal gesproken: Engels, Chinees
