productnaam

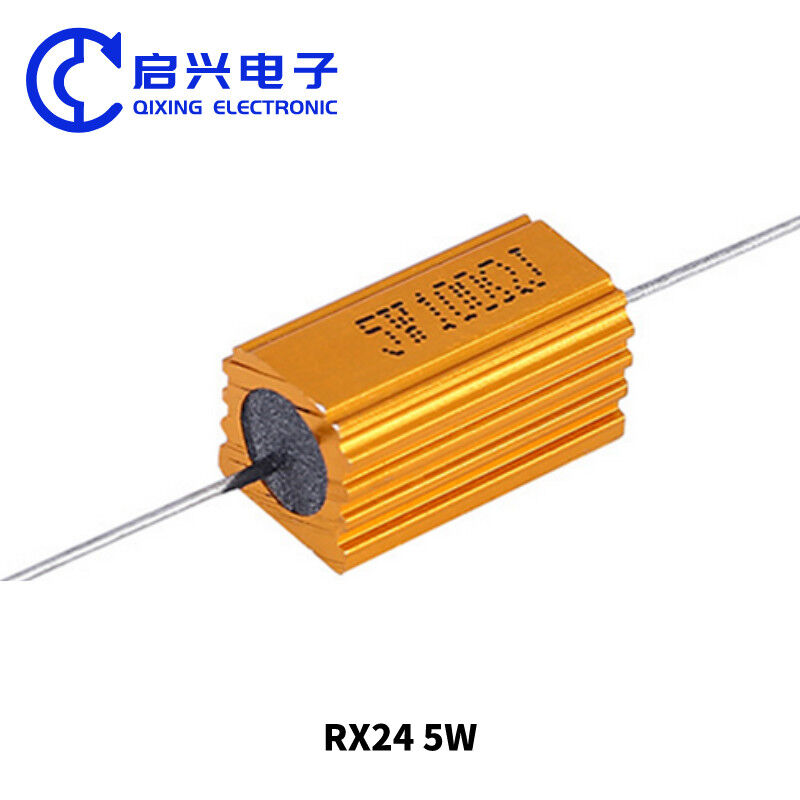

RX24 Gouden Aluminium Behuizing Weerstand Hoge Vermogen 25W 50W 100W 200W 300W Auto Stroombegrenzende Belasting Element
Productomschrijving
Het oppervlak van de gouden aluminium behuizingsweerstand heeft een warmteafvoer groef, klein formaat, hoog vermogen, hoge temperatuurbestendigheid, sterke overbelastingscapaciteit, weerbestendigheid, hoge precisie, standaard lage inductieve weerstand, hoge stabiliteit, sterke architectuur, en de flexibiliteit is goed voor meerdere combinatiemogelijkheden, wat bevorderlijk is voor mechanische bescherming en eenvoudige installatie en gebruik.
Kenmerken
1. Klein formaat en hoog vermogen
2. Stevige structuur en hoge stabiliteit;
3. Aluminium behuizing voor warmteafvoer, geschikt voor installatie op warmteafvoerpanelen.
4. Siliconen koperen film compressie molding, goede isolatieprestaties;
5. Voldoet aan loodvrije/RoHS-vereisten
Producttoepassing
Toepassingsgebied van hoogvermogen gouden aluminium behuizingsweerstanden: veel gebruikt in de voeding, frequentieomvormer, lift, podiumaudio en high-end apparatuur industrieën
Afmetingen
| Stijl |
Afmetingen eenheid:mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Technische Specificaties
| Stijl |
Vermogensclassificatie |
Weerstandsbereik(Ω) |
maximale werkspanning(V) |
Warmteafvoerplaatgebied |
Gewicht(g) |
| Met warmteafvoerplaat |
Zonder warmteafvoerplaat |
KAL |
NKAL |
KAL |
NKAL |
oppervlakte |
dikte |
| (niet-inductief) |
(niet-inductief) |
(cm²) |
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Verminderingscurve & Temperatuurstijgingscurve
Prestatiekenmerken
| Items |
Standaard |
Testmethoden |
| Korte tijd overbelasting |
±1% |
2.5 keer vermogen/5 seconden |
| Temperatuurcoëfficiënt |
±200 PPM/℃ |
Testtemperatuur: binnen Temp.100℃ |
| Weerstand tegen soldeerhitte |
±1% |
Soldeertemp:350±10℃,tijd:3 seconden |
| Diëlektrische weerstansspanning |
Geen doorslag of doorslag |
500V gedurende 60 seconden |
| Vochtigheid Belasting Levensduur |
±0.5% |
Nominale spanning |
| 1.5 uur AAN, 0.5 uur UIT bij 40±2℃, 90-95% RH gedurende 1000 uur |
| Belasting Levensduur |
±2.0% |
Nominale spanning 1.5 uur AAN, 0.5 uur |
| UIT bij 25℃ gedurende 1000 uur |
| Soldeerbaarheid |
Minstens 95% dekking |
235±5℃ gedurende 2±0.5 seconden |
Type Specificatie
Hoogvermogen gouden aluminium behuizing draadgewonden weerstand Productmodel Beschrijving
bijvoorbeeld: RX24TM20W15RJ
Productverpakking
LED licht weerstand LED
Productomschrijving
Automotive licht weerstand, LED weerstand, HID decoder weerstand, aluminium behuizing weerstand, 50W weerstand
1. Gebruik van hittebestendige keramiek als weerstandsmatrix, het heeft hoge warmteafvoerprestaties
2. Selecteer zeer stabiele weerstand legeringsdraad, wikkel deze volgens strenge procesmethoden, en las deze op twee of meer geleidende terminals, waardoor de weerstand sterke slagvastheid en hoge stabiliteit heeft. Niet-ontvlambare verf inkapseling biedt effectieve bescherming voor de weerstandsdraad, waardoor de levensduur wordt verbeterd;
3. Volgens verschillende automodellen en klantbehoeften, monteer temperatuurzekeringen en plastic bases tot eindproducten.
Kenmerken
1. Automobiele afstelweerstanden hebben de kenmerken van hoog vermogen, klein formaat, lage temperatuur en stabiele prestaties;
2. Een enkele weerstand kan één of meer weerstandswaarden bereiken;
3. De weerstandsmatrix kan worden geselecteerd in verschillende vormen zoals rond, plat of vierkant volgens verschillende automodellen en klantvereisten. De weerstandswikkeldraad kan plat of rond zijn. Kan gegolfd worden gewikkeld: Plastic bases kunnen worden geïnstalleerd en gemonteerd volgens klantvereisten, en kunnen worden aangepast met meerdere kleuren;
4. Temperatuurzekeringen met verschillende temperaturen en vereisten kunnen ook worden uitgerust volgens klanten.
Producttoepassing
Veel gebruikt in verschillende merken en soorten auto's (automotive ventilator weerstand/ventilator snelheidsregeling weerstand/automotive achterlicht weerstand).
