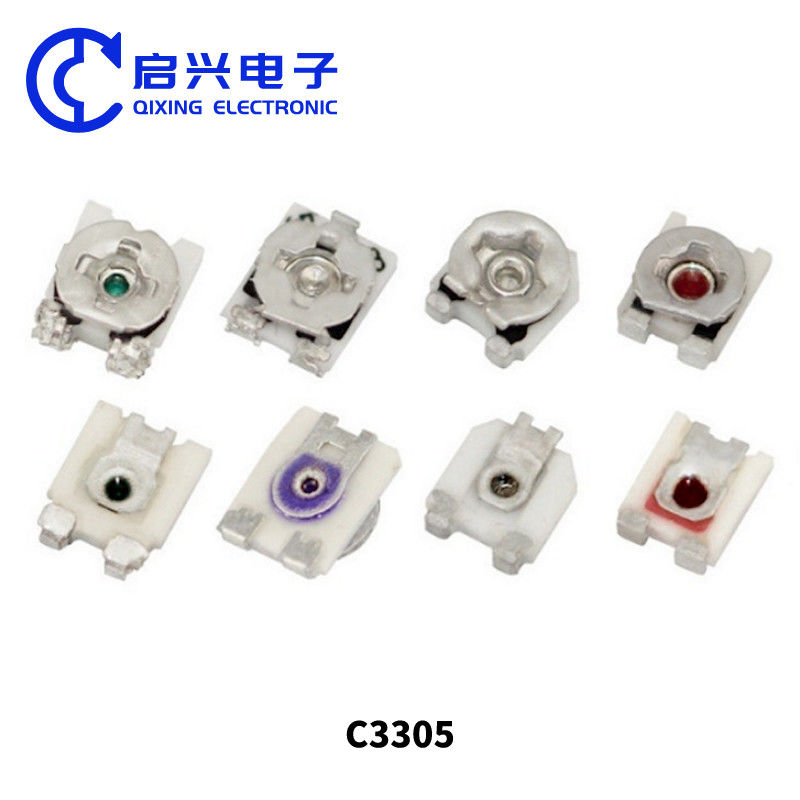

C3305 Verstelbare Trimmer Potentiometer Enkele Ring Glasglazuur Patch Oppervlaktemontage
C3305 Verstelbare Trimmer Potentiometer Enkele Ring Glasglazuur Patch Oppervlaktemontage
Key Attributes
Merknaam:BONENS
Model Number:C3305
Place of Origin:Sichuan, China
Standard Packaging:Kartonnen verpakkingen
Product Summary
C3305 Eénring glasglazuurplaster Voorgecorrigeerde potentiometer productnaam: C3305 Eénring glasglazuurpatch Vooraf ingestelde potentiometer patch verstelbare weerstand fijn instelbare potentiometer originele geïntegreerde schakelingen elektronicacomponenten productbeschrijving: De 3x3-chippotentiom...
Productdetails
Markeren:
Glasglazuur met enkele ring
,PCB Patch Montage
,Bereik van 100R tot 1M
Range Of Nominal Resistance:
100Ω~1MΩ
Resistance Tolerance:
±25%
Terminal Resistance:
≤ ± 1% R of 10Ω
Contact Resistance Variation (CRV):
≤ ± 2% R
Insulation Resistance:
≥ 500MΩ (100V wisselstroom)
Max Working Voltage:
50 V
Effective Electrical Travel:
≥ 210°
Rated Power:
0.1W (maximaal 300 V)
Temperature Range:
-55°C tot 125°C
TCR:
± 250x10-6/°C
Collision (390m/s2, 4000 Times):
R ≤ ± 1% R
Vibration (10-500hz, 0.75mm, 6h):
R≤±1%R, Uab/Uac≤±2%R, Elektrische onderbreking≤100S
Temperature Variation (-55°C/30min, 125°C/30min, 5 Cycles):
R≤±2%R, Uab/Uac≤±2%R
Climate Category (iec68-2-2):
R≤± (10%R 0,1), Isolatieweerstand ≥ 100M
Electrical Endurance (0.5w, 1000h):
R≤± (5%R 0,1)
Mechanical Endurance (200 Cycles):
R≤± (20%R 0,5)
Steady Damp Heat (iec68-2-3, Ca, 96h):
R≤± (10%R 0,1), Isolatieweerstand ≥100M
Total Mechanical Travel:
360
Starting Torque:
2-20mN.m.
Soldering Conditions:
240°C-260°C ((5 seconden)
Standard Pacdage:
2000 stuks per rol
Resistance Range:
100 ohm tot 1M
Technology:
Glazuur
Mounting:
Patch voor opbouwmontage
Application:
PCB-circuitaanpassing
Productomschrijving
Gedetailleerde specificaties en kenmerken
C3305 Eénring glasglazuurplaster Voorgecorrigeerde potentiometer
productnaam:
C3305 Eénring glasglazuurpatch Vooraf ingestelde potentiometer patch verstelbare weerstand fijn instelbare potentiometer originele geïntegreerde schakelingen elektronicacomponenten
productbeschrijving:
De 3x3-chippotentiometer bestaat uit een weerstandskamer en een roterend systeem.Wanneer een spanning wordt aangebracht tussen de twee vaste contacten van het PCB-bord door de weerstand van de potentiometerDe belangrijkste parameters van een 3 * 3 chip potentiometer en een 3x3 verstelbare weerstand zijn weerstandswaarde,fout bij het instellen van de weerstand3 * 3 chip potentiometers worden veel gebruikt in elektronische apparaten, schakelborden, versterkers, instrumenten,en andere producten waarvoor kleinere hoeveelheden componenten nodig zijnZe kunnen worden gebruikt voor volumecontrole in audio- en radiosystemen.
Eenvoudige spoel metalen glazen glaschip potentiometer C3305 weerstandswaarden: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
Productgrootte:
Verpakking van het product
Vermogenverminderingskurve
Specificatieparameters:
|
rical Kenmerken
|
Naamsweerstandsgroep
|
100Ω~1MΩ
|
||||
|
Tolerantie van weerstand
|
±25%
|
|||||
|
Terminalweerstand
|
≤ ± 1% R of 10Ω
|
|||||
|
Variatie van de contactweerstand (CRV)
|
≤ ± 2% R
|
|||||
|
Isolatieweerstand
|
≥ 500MΩ (100V wisselstroom)
|
|||||
|
Maximale werkspanning
|
50 V
|
|||||
|
Efficiënt elektrisch reizen
|
≥ 210°
|
|||||
|
|
||||||
|
Omgevingskenmerken
|
Nominaal vermogen
|
0.1W (maximaal 300 V)
|
||||
|
Temperatuurbereik
|
-55°C~+125°C
|
|||||
|
TCR
|
±250×10-6/°C
|
|||||
|
Botsing (390m/S2, 4000 keer)
|
ΔR≤±1%R
|
|||||
|
Vibratie (10-500HZ, 0,75 mm, 6 uur)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Elektrische onderbreking≤100μS
|
|||||
|
Temperatuurschommelingen (-55°C/30min, +125°C/30min, 5 cycli)
|
Voor de toepassing van deze richtlijn wordt de volgende bepaling toegepast:
|
|||||
|
Klimaatcategorie (IEC68-2-2)
|
ΔR≤± (10%R+0.1Ω), Insulation Resistance ≥100MΩ
|
|||||
|
Elektrische uithoudingsvermogen (0,25 W, 1000 uur)
|
ΔR≤± (5%R+0.1Ω)
|
|||||
|
Mechanische duurzaamheid (200 cycli)
|
ΔR≤± (20%R+0.5Ω)
|
|||||
|
Steeds vochtige warmte (IEC68-2-3, Ca, 96h)
|
In de eerste plaats is het gebruik van de term "verwarming" in de richtlijn van toepassing.
|
|||||
|
|
||||||
|
|
Totale mechanische verplaatsing
|
360°
|
||||
|
Startmoment
|
2-20mN.m.
|
|||||
|
Soldeervoorwaarden
|
240°C-260°C ((5 seconden
|
|||||
|
Standaardpakket
|
2000 stuks per rol
|
|||||
toepassingsgebied:
De CC305 met een enkelvoudige spoel met metalen glazuur, voorverstelbare potentiometer, heeft een breed scala aan toepassingen in verschillende elektronische apparaten en circuits, waaronder communicatieapparatuur, audioapparatuur,stroomregulatie, instrumentatie en besturingscircuits Automobiele elektronica, verlichtingsapparatuur, enz.
productcatalogus:
Er zijn twee soorten potentiometers voor voorinstelling van glasglas: potentiometers voor micro-instelling met meerdere bewegingen en potentiometers voor micro-instelling met één bewegingen.3006 reeks, en 3299 serie voor meerdraaiende potentiometers voor metalen glazuur met voorinstelling van glas.met een vermogen van niet meer dan 50 W,
Fabrieksdisplay:
Wij zijn een fabriek met vele jaren productie ervaring, gewijd aan het leveren van klanten met hoogwaardige producten en diensten.We hebben geavanceerde productieapparatuur en een professioneel onderzoek en ontwikkeling team, die voldoende capaciteit kan leveren en OEM- en ODM-opdrachten op zich kan nemen.
Onze kwaliteit van het product is algemeen erkend door klanten, en onze after-sales service is ook zeer geprezen.We hebben diensten en samenwerking geleverd aan vele bekende klanten.We verwelkomen vrienden van over de hele wereld om samenwerking te bespreken, en we zullen de beste service en producten leveren om het vertrouwen en de steun van klanten terug te keren.
We houden ons altijd aan de bedrijfsfilosofie van "kwaliteit eerst, klant eerst", verbeteren voortdurend onze eigen kwaliteit en serviceniveau en bieden klanten betere producten en diensten.We kijken uit naar uw samenwerking en samen een betere toekomst te creëren.!
Vragen:
1Wie zijn we?
We zijn gevestigd in Sichuan, China, vanaf 2005, verkopen naar de binnenlandse markt ((70.00%), West-Europa ((8.00%), Noord-Amerika ((5.00%), Zuid
Azië ((3.00%), Oost-Azië ((3.00%), Zuid-Amerika ((2.00%), Zuid-Europa ((2.00%), Oost-Europa ((2.00%), Midden-Oosten ((2.00%), Zuidoost
Azië, Oceanië, Azië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië, Oceanië.
2Hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie sample voor massaproductie;
Altijd laatste inspectie voor verzending;
3Wat kan je van ons kopen?
Potentiometer, Resistor, EMI-filter, knop, schakelaar
4Waarom zou je van ons moeten kopen en niet van andere leveranciers?
Ons bedrijf is opgericht in 2005 en ontwikkelt en produceert voornamelijk verschillende soorten potentiometers, AC-geluidsfilters,
en keramische krachtweerstand en is een professionele fabrikant die de hoogste kwaliteit, de beste diensten en de beste prijs garandeert.
5Wat voor diensten kunnen we leveren?
Aanvaardbare leveringsvoorwaarden: FOB,CFR,CIF,EXW,FCA;
Aanvaarde betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T,L/C,,Western Union,Cash;
Taal gesproken: Engels, Chinees
