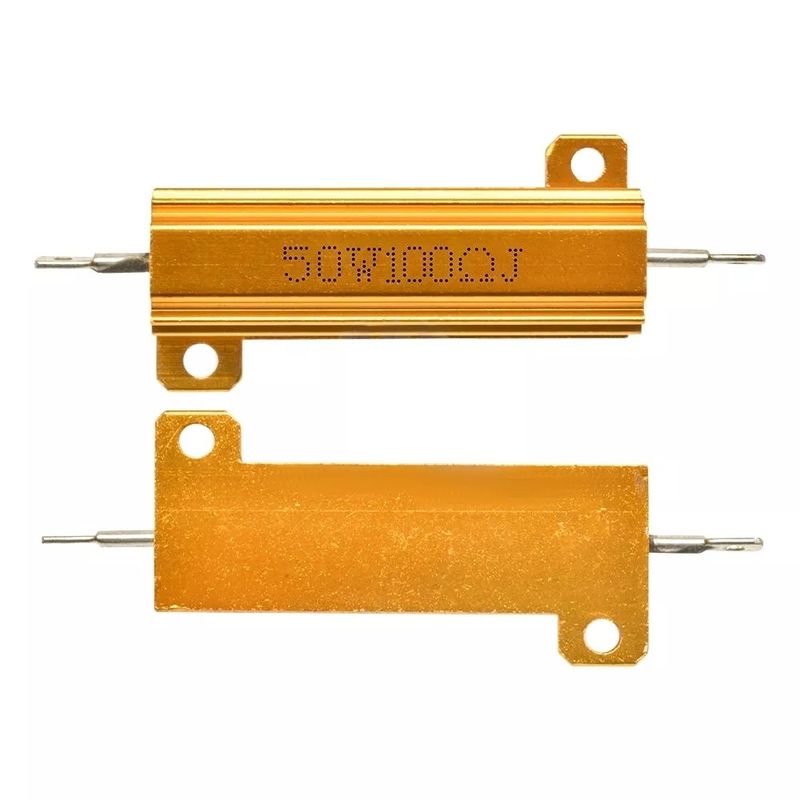

RX24 50W 100RJ Aluminium Behuizing Draadgewonden Weerstand Hoge Vermogenswarmteafvoer

Name: RX24 50W 100RJ Aluminium Behuizing Draadgewonden Weerstand Hoge Vermogenswarmteafvoer
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: RX24
Price: 2.25 USD
Availability: InStock

Key Attributes

Merknaam:BONENS

Model Number:RX24

Place of Origin:Sichuan, China

Standard Packaging:Kartonnen verpakkingen

Product Summary

productnaam RX24 50w 100RJ Gouden Aluminium Behuizing Draadgewonden weerstand Hoge Vermogen Productomschrijving Het oppervlak van de gouden aluminium behuizingsweerstand heeft een warmteafvoer groef, klein formaat, hoog vermogen, hoge temperatuurbestendigheid, sterke overbelastingscapaciteit, ...

Productdetails

Markeren:

50W 100RJ Nominaal

Gouden aluminium behuizing

Sterke Overbelastingscapaciteit

Model Number: RX24

Brand Name: BONENS

Rated Power: 5W~50W

Operating Voltage Range: < 1,5 kV

Rated Resistance Range: 0.1Ω~10KΩ

Maximum Withstand Voltage: 3000 V

Temperature Drift Range: ≤ 400 ppm/°C

Working Temperature Range: -55°C+275°C

Rated Power: 50W

Resistance: 100RJ

Operating Voltage: Onder 1,5 kV

Housing: Goud aluminium

Application: Voedingsvoorraden

Productomschrijving

Gedetailleerde specificaties en kenmerken

productnaam

RX24 50w 100RJ Gouden Aluminium Behuizing Draadgewonden weerstand Hoge Vermogen

RX24 50W 100RJ Aluminium Behuizing Draadgewonden Weerstand Hoge Vermogenswarmteafvoer

Productomschrijving

Het oppervlak van de gouden aluminium behuizingsweerstand heeft een warmteafvoer groef, klein formaat, hoog vermogen, hoge temperatuurbestendigheid, sterke overbelastingscapaciteit, weerbestendigheid, hoge precisie, standaard lage inductieve weerstand, hoge stabiliteit, sterke architectuur, en de flexibiliteit is goed voor meerdere combinatiemogelijkheden, wat bevorderlijk is voor mechanische bescherming en eenvoudige installatie en gebruik.

Kenmerken

1. Klein formaat en hoog vermogen
2. Stevige structuur en hoge stabiliteit;
3. Aluminium behuizing voor warmteafvoer, geschikt voor installatie op warmteafvoerpanelen.

4. Siliconen koperen film compressie molding, goede isolatieprestaties;
5. Voldoet aan loodvrije/RoHS-vereisten

Producttoepassing

Toepassingsgebied van gouden aluminium behuizingsweerstanden met hoog vermogen: veel gebruikt in de sectoren voeding, frequentieomvormer, lift, podiumaudio en high-end apparatuur

Afmetingen

Stijl	Afmetingen eenheid:mm
Stijl	L1±2	L2±1	L3±1	A±1	B±1	C±1	E±0.3	S±1	H±0.5
RXG24 10w	32	19	14	20	15.5	10.5	2	10	5
RXG24 25w	47	27	18	27	19	15	3.2	15.5	7
RXG24 50w	70	50	39	29	21	15	3.2	15.5	7
RXG24 80w	102	66	35	47	37	28	4.5	25	12
RXG24 100w	135	89	69	70	48	46	5	44.5	19.5
RXG24 250w	155	114	98	77	64	53	5	55.5	25
RXG24 300w	155	114	98	77	64	53	5	55.5	25

Technische Specificaties

Stijl	Vermogensclassificatie		Weerstandsbereik(Ω)		maximale werkspanning(V)		Warmteafvoerplaat oppervlakte		Gewicht(g)
	Met warmteafvoerplaat	Zonder warmteafvoerplaat	KAL	NKAL	KAL	NKAL	oppervlakte	dikte
	Met warmteafvoerplaat	Zonder warmteafvoerplaat	KAL	(niet-inductief)	KAL	(niet-inductief)	(cm²)	(mm)
RXG24 10w	10	8	0.02-6K	0.03-2.3K	245	180	415	1	6
RXG24 25w	25	13	0.012-15K	0.02-5.5K	500	300	535	1	11
RXG24 50w	50	10	0.01-40K	0.02-12K	1300	600	995	1	30
RXG24 80w	80	45	0.1-3.0K	0.1-3.0K	1500	1000	995	3	90
RXG24 100w	100	50	0.4-50K	0.12-25K	1900	1340	995	3	160
RXG24 250w	250	60	0.6-80K	0.15-40K	2500	1750	4765	3	480
RXG24 300w	300	70	0.6-90K	0.15-50K	2500	1750	4765	3	550

Vermogensreductiecurve & Temperatuurstijgingscurve

Prestatiekenmerken

Items	Standaard	Testmethoden
Korte tijd overbelasting	±1%	2.5 keer vermogen/5 seconden
Temperatuurcoëfficiënt	±200 PPM/℃	Testtemperatuur: binnen Temp.100℃
Weerstand tegen soldeerhitte	±1%	Soldeertemperatuur: 350±10℃, tijd: 3 seconden
Diëlektrische weerstanspanning	Geen doorslag of doorslag	500V gedurende 60 seconden
Vochtigheid Belastingslevensduur	±0.5%	Nominale spanning
Vochtigheid Belastingslevensduur	±0.5%	1.5 uur AAN, 0.5 uur UIT bij 40±2℃, 90-95% RV gedurende 1000 uur
Belastingslevensduur	±2.0%	Nominale spanning 1.5 uur AAN, 0.5 uur
Belastingslevensduur	±2.0%	UIT bij 25℃ gedurende 1000 uur
Soldeerbaarheid	Minstens 95% dekking	235±5℃ gedurende 2±0.5 seconden

Type Specificatie

Hoge vermogen gouden aluminium behuizing draadgewonden weerstand Productmodel Beschrijving

bijvoorbeeld:RX24TM20W15RJ

RXG24

20W

15R

Stijl

Kleine classificatie

installatie

Vermogen

Waarde

Tolerantie

Gouden weerstand Niet-detecteerbare Gouden weerstand

T-enkelzijdige montagegat typeS-dubbelzijdige montagegat type

M-terminal type

Y-lead type

10W

25W

300W

R01 0.01Ω

R10 0.1Ω1

5R 15Ω

40K 40KΩ

F±1%

G±2%

J±5%

Productverpakking

LED licht weerstand LED

Productomschrijving

Automotive licht weerstand, LED weerstand, HID decoder weerstand, aluminium behuizing weerstand, 50W weerstand

1. Gebruik van hittebestendige keramiek als weerstandsmatrix, het heeft hoge warmteafvoerprestaties
2. Selecteer een zeer stabiele weerstand legeringsdraad, wikkel deze volgens strenge procesmethoden, en las deze op twee of meer geleidende terminals, waardoor de weerstand sterke slagvastheid en hoge stabiliteit heeft. Niet-brandbare verf inkapseling biedt effectieve bescherming voor de weerstandsdraad, waardoor de levensduur wordt verbeterd;
3. Afhankelijk van verschillende automodellen en klantbehoeften, monteer temperatuurzekeringen en plastic bases tot eindproducten.

Kenmerken

1. Automobiel aanpassingsweerstanden hebben de kenmerken van hoog vermogen, klein formaat, lage temperatuur en stabiele prestaties;

2. Een enkele weerstand kan één of meerdere weerstandswaarden bereiken;

3. De weerstandsmatrix kan worden geselecteerd in verschillende vormen zoals rond, plat of vierkant volgens verschillende automodellen en klantvereisten. De weerstandswikkeldraad kan plat of rond zijn. Kan gegolfd worden gewikkeld: Plastic bases kunnen worden geïnstalleerd en gemonteerd volgens klantvereisten, en kunnen worden aangepast met meerdere kleuren;

4. Temperatuurzekeringen met verschillende temperaturen en vereisten kunnen ook worden uitgerust volgens klanten.

Producttoepassing

Veel gebruikt in verschillende merken en soorten auto's (automotive ventilator weerstand/ventilator snelheidsregeling weerstand/automotive achterlicht weerstand).
