Verstelbare wirewound remweerstanden Rx20 100w Hoog vermogen
Verstelbare wirewund-remweerstanden
,Wirewund resistors Rx20 100w
,Bremsweerstanden Rx20 100w

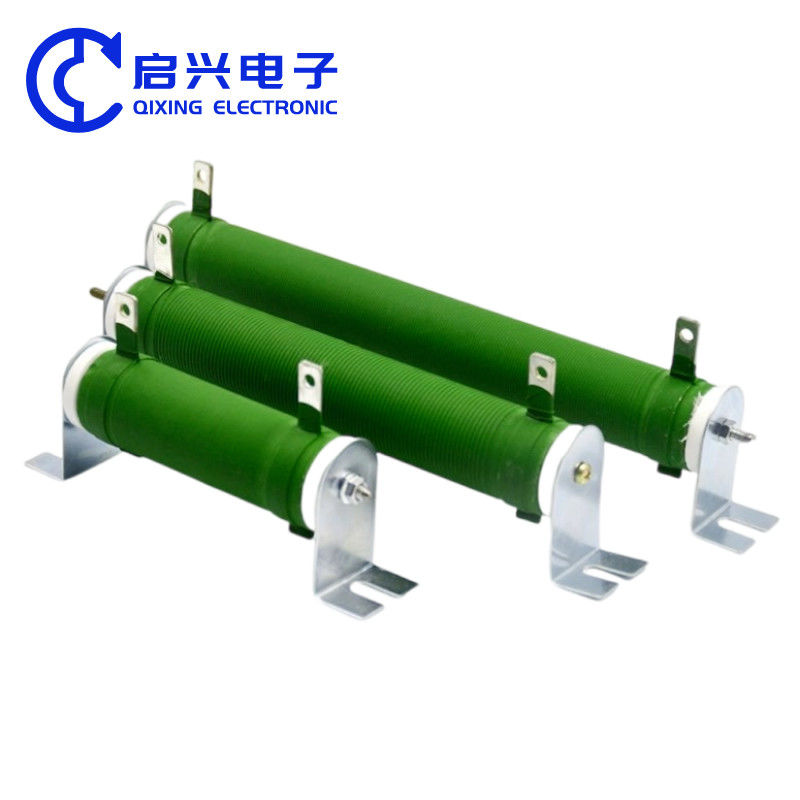

Rx20 verstelbare wirewound weerstanden 100w hoogvermogen keramische weerstand
Productkenmerken:
RX20 wirewound resistor, oppervlakte isolatie hoge temperatuur bestand coating, met een hoog vermogen, sterke overbelasting weerstand,hoge spanningsweerstand (wijst op de spanning tussen de elektrode en de bevestigingsbeugel).
Specificaties:
| Vermogensbereik | 10W-10000W. |
| Spanningsbereik... | 0.5KV-10KV. |
| Weerstandsbereik | 1R-1KR. |
| Druk. | AC2500V / 1min50Hz. |
| IP-classificatie | IP00. |
| Nominale temperatuur... | 375 °C, kortdurend/herhaal 40% ED. |
| Tijdconstante van het thermisch evenwicht | τ = 200s. |
| Voordelen | Hoogspanning. |
| Pakken... | kartonnen verpakkingen. |
| Nadelen | slechte schokbestendigheid |
Toepassingen:
gesimuleerde belastingen, ontladingsapparatuur, industriële/automatiseringsindustrie
Productgrootte:
Grootte van het product:
| specificatie |
vermogen (W) |
L1±2 | L2±2 | L3±3 | D ± 2 | H±2 | H1±2 | B±0.5 | N±0.5 | T±0.2 | Fd±0.2 |
Weerstandsbereik (Ω) |
gewicht (G) |
| RX20 | 10W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 |
| 20W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 30 W | 50 | 70 | 90 | 16 | 16 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 50 | |
| 40 W | 85 | 105 | 125 | 20 | 20 | 42 | 5 | 8 | 0.5 | 3 | 0.1~1K | 90 | |
| 50 W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 60 W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 100 | |
| 75 W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 80 W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 180 | |
| 100 W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 230 | |
| 150 W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 300 | |
| 200 W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 0.6 | 3.8 | 0.1~2K | 390 | |
| 300 W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 550 | |
| 400 W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 1.5 | 6.3 | 0.1~2K | 690 | |
| 500 W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 850 | |
| 800 W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 1.5 | 6.3 | 0.1~5K | 1900 | |
| 1000 W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2250 | |
| 1500 W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 2650 | |
| 2000 W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3000 | |
| 2500 W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 3500 | |
| 3000 W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 3500 W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4000 | |
| 4000 W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 4650 | |
| 5000 W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 | |
| 6000 W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 2.0 | 6.3 | 0.1~5K | 5600 |
* Opmerking: de afmetingen zijn uitsluitend ter referentie, de specifieke afmetingen en de selectie moeten worden geraadpleegd.
Identificatiecode van het eindproduct:
| RX20 | 50 | 10R | J |
| Productcategorie | Nominaal vermogen | Weerstandswaarde | nauwkeurigheid |
| RX20-serie |
50=50W 100=100W |
R1=0,1Ω 100R=100Ω |
F=± 1% G=± 2% H=± 3% J=± 5% K=± 10% |
Opmerkingen: RX20 50W 10Ω ±5%, model: RX20-50-10RJ; lage inductantie, voeg de letter N toe aan het modelnummer, bijvoorbeeld: N RX20-50-10RJ
Aanbevelingen voor het gebruik van de resistor
Weerstand bij het gebruik van het circuit wordt aanbevolen om 1,5 keer de vermogen marge, zoals de stroom van het circuit spanning 100V, stroom 0,01A, berekend vermogen te laten: P = 100 * 0,01 = 1W,op dit moment kan de weerstand niet gebruiken 1W, berekenen 1 * 1,5 = 1,5W, er is geen 1,5W weerstand dus je moet 2W weerstand gebruiken.
Vragen:
Q1. Kan ik monsters van LED-lampen bestellen?
A: Ja, we verwelkomen het bestellen van monsters om de kwaliteit te testen en te inspecteren.
V2. Wat is de leveringscyclus?
A: Voor de voorbereiding van monsters is 3-5 dagen nodig en voor de massaproductie is 8-10 werkdagen nodig.
Q3. Heeft u een minimale orderhoeveelheid voor LED-lampen?
A: De minimale bestelhoeveelheid is laag en één monster kan worden geleverd voor inspectie.
V4. Hoe heeft u de goederen verzonden en hoe lang duurt het voordat ze aankomen?
A: Vervoer via DHL, UPS, FedEx of TNT. Het duurt 3-5 dagen om te arriveren. Lucht- en zeetransport zijn ook optioneel.
Q5. Hoe verwerken wij bestellingen voor LED-lampen?
A: Ten eerste, laat ons weten uw verzoek of applicatie. Ten tweede, zullen we citeren op basis van uw vereisten of onze suggesties. Ten derde, de klant bevestigt het monster en stort het als een formele bestelling.Ten vierde:We regelen de productie.
Q6. Kan ik mijn logo afdrukken op het LED-product?
A: Ja. Gelieve ons formeel in kennis te stellen vóór de productie.
V7: Biedt u een garantie voor het product?
A: Ja, we bieden 5 jaar garantie op onze producten
