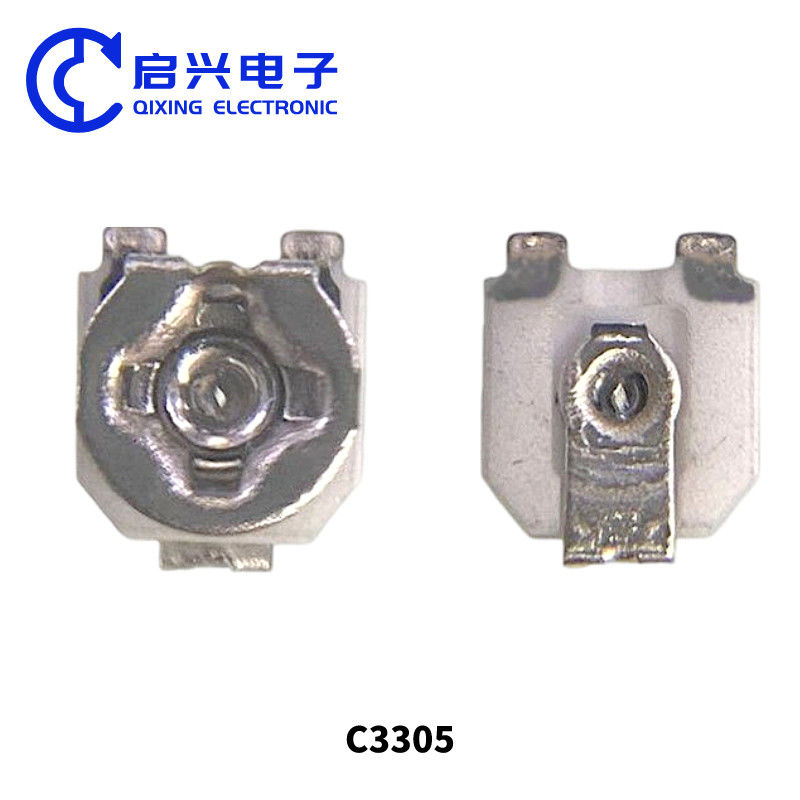

C3305 Metal Glass Glazed Potentiometer 100R tot 1M Weerstandsbereik Versterker Circuit Afstelling
C3305 Metal Glass Glazed Potentiometer 100R tot 1M Weerstandsbereik Versterker Circuit Afstelling
Key Attributes
Merknaam:BONENS
Model Number:C3305
Place of Origin:Sichuan, China
Standard Packaging:Kartonnen verpakkingen
Product Summary
product name C3305 Enkele Ring Glazen Glas Glazuur Patch Vooraf Afgestelde Potentiometer Patch Instelbare Weerstand Fijnafstemming Potentiometer Originele Geïntegreerde Circuits Elektronische Componenten product description De 3x3 chip potentiometer bestaat uit een weerstandslichaam en een roterend ...
Productdetails
Markeren:
Bereik van 100R tot 1M
,Oppervlaktemontage Ontwerp
,Versterker Fijnafstemming
Resistance Range:
100R tot 1M
Technology:
metaal glas glazuur
Mounting:
PCB's op het oppervlak
Application:
Versterkercircuits
Productomschrijving
Gedetailleerde specificaties en kenmerken
product name
C3305 Enkele Ring Glazen Glas Glazuur Patch Vooraf Afgestelde Potentiometer Patch Instelbare Weerstand Fijnafstemming Potentiometer Originele Geïntegreerde Circuits Elektronische Componenten
product description
De 3x3 chip potentiometer bestaat uit een weerstandslichaam en een roterend systeem. De chip potentiometer vertegenwoordigt een instelbaar component dat door solderen op de printplaat is bevestigd. Wanneer een spanning wordt aangelegd tussen de twee vaste contacten van de printplaat door het weerstandslichaam van de potentiometer, wordt de positie van het contactpunt op het weerstandslichaam gewijzigd door het roterende systeem. De belangrijkste parameters van een 3 * 3 chip potentiometer en een 3x3 instelbare weerstand zijn weerstandswaarde, weerstandsafstelingsfout, weerstandsbereik, weerstandsweikenmerken en nominaal vermogen. 3 * 3 chip potentiometers worden veel gebruikt in elektronische apparaten, circuitregelkaarten, versterkers, instrumenten en andere producten die kleinere componentvolumes vereisen. Ze kunnen worden gebruikt voor volumeregeling in audio- en radiosystemen.
Enkele spoel metalen glazen glazuur chip potentiometer C3305 weerstandswaarden: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
Productafmetingen
Productverpakking
Verminderingscurve
Specificatieparameters
|
Elektrische kenmerken
|
Bereik van nominale weerstand
|
100Ω~1MΩ
|
||||
|
Weerstandstolerantie
|
±25%
|
|||||
|
Aansluitweerstand
|
≤±1%R of 10Ω
|
|||||
|
Contactweerstandsvariatie (CRV)
|
≤±2%R
|
|||||
|
Isolatieweerstand
|
≥ 500MΩ (100V AC)
|
|||||
|
Maximale werkspanning
|
50V
|
|||||
|
Effectieve elektrische slag
|
≥210°
|
|||||
|
|
||||||
|
Omgevingskenmerken
|
Nominaal vermogen
|
0.1W ( 300V max)
|
||||
|
Temperatuurbereik
|
-55°C~+125°C
|
|||||
|
TCR
|
±250×10-6/°C
|
|||||
|
Botsing (390m/S2, 4000 keer)
|
R≤±1%R
|
|||||
|
Trilling (10-500HZ, 0.75mm, 6h)
|
R≤±1%R, Uab/Uac≤±2%R, Elektrische onderbreking≤100μS
|
|||||
|
Temperatuurvariatie (-55°C/30min, +125°C/30min, 5 cycli)
|
R≤±2%R, Uab/Uac≤±2%R
|
|||||
|
Klimaatcategorie (IEC68-2-2)
|
R≤± (10%R+0.1Ω), Isolatieweerstand ≥100MΩ
|
|||||
|
Elektrische duurzaamheid (0.25W, 1000h)
|
R≤± (5%R+0.1Ω)
|
|||||
|
Mechanische duurzaamheid (200 cycli)
|
R≤± (20%R+0.5Ω)
|
|||||
|
Constante vochtige warmte (IEC68-2-3, Ca, 96h)
|
R≤± (10%R+0.1Ω), Isolatieweerstand≥100MΩ
|
|||||
|
|
||||||
|
|
Totale mechanische slag
|
360°
|
||||
|
Startkoppel
|
2-20mN.m
|
|||||
|
Soldeercondities
|
240℃-260℃(5 seconden)
|
|||||
|
Standaard verpakking
|
2000 stuks/rol
|
|||||
Toepassingsgebied:
De CC305 enkele spoel metalen glazen glazuur vooraf afstelbare potentiometer heeft een breed scala aan toepassingen in diverse elektronische apparaten en circuits, waaronder communicatieapparatuur, audioapparatuur, stroomregeling, instrumentatie en regelcircuits, auto-elektronica, verlichtingsapparatuur, enz.
Productcatalogus:
Er zijn twee soorten glazen glazuur vooraf afstelbare potentiometers: meeromwentelings micro-afstelbare potentiometers en enkelomwentelings micro-afstelbare potentiometers. Er zijn 3299 series, 3266 series, 3006 series en 3299 series voor meeromwentelings metalen glazen glazuur vooraf afstelbare potentiometers. Er zijn 3323 series, 3329 series, 3362 series, 3386 series en 3360 series voor enkelomwentelings micro-afstelbare potentiometers.
Fabrieksweergave
Wij zijn een fabriek met vele jaren productie-ervaring, toegewijd aan het leveren van hoogwaardige producten en diensten aan klanten. We hebben geavanceerde productieapparatuur en een professioneel onderzoeks- en ontwikkelingsteam, dat voldoende capaciteit kan bieden en OEM-maatwerk en ODM-bestellingen kan aannemen.
Onze productkwaliteit is breed erkend door klanten, en onze after-sales service is ook zeer geprezen. Met vele jaren productie-ervaring hebben we diensten en samenwerking verleend aan vele bekende klanten. We verwelkomen vrienden van over de hele wereld om samenwerking te bespreken, en we zullen de beste service en producten bieden om het vertrouwen en de steun van klanten terug te geven.
We houden ons altijd aan de bedrijfsfilosofie van "kwaliteit eerst, klant eerst", verbeteren voortdurend onze eigen kwaliteit en serviceniveau, en bieden betere producten en diensten aan klanten. We kijken uit naar uw samenwerking en creëren samen een betere toekomst!
Veelgestelde vragen
1. Wie zijn wij?
We zijn gevestigd in Sichuan, China, begonnen in 2005, verkopen aan de binnenlandse markt (70,00%), West-Europa (8,00%), Noord-Amerika (5,00%), Zuid-Azië (3,00%), Oost-Azië (3,00%), Zuid-Amerika (2,00%), Zuid-Europa (2,00%), Oost-Europa (2,00%), Midden-Oosten (2,00%), Zuidoost-Azië (2,00%), Oceanië (1,00%). Er zijn in totaal ongeveer 51-100 mensen in ons kantoor.
2. Hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie sample voor massaproductie;
Altijd eindinspectie voor verzending;
3. Wat kunt u bij ons kopen?
Potentiometer, Weerstand, EMI-filter, Knop, Schakelaar
4. Waarom zou u bij ons kopen en niet bij andere leveranciers?
Ons bedrijf is opgericht in 2005, dat voornamelijk verschillende soorten potentiometers, AC/DC-ruisfilters, en keramische vermogensweerstanden ontwikkelt en produceert en een professionele fabrikant is die hoge kwaliteit, beste diensten en de beste prijs garandeert.
5. Welke diensten kunnen wij bieden?
Geaccepteerde leveringsvoorwaarden: FOB, CFR, CIF, EXW, FCA;
Geaccepteerde betalingsvaluta: USD, EUR, CNY;
Geaccepteerd betalingstype: T/T, L/C, , Western Union, Cash;
Gesproken talen: Engels, Chinees
VERWANTE PRODUCTEN
3266W Metalen glas geglazuurd precisie-multi-turn trimmer potentiometer 1k 2k 5k 10k
product name 3266 Series Precision Multiturn Metal Glass Glaze Adjustable Potentiometer product description Common specifications and models of 3266 series trimmer potentiometers are 3266W, 3266X, 3266P, 3266Y, 3266Z and other models. Their underlying parameters are consistent. But their specificati...

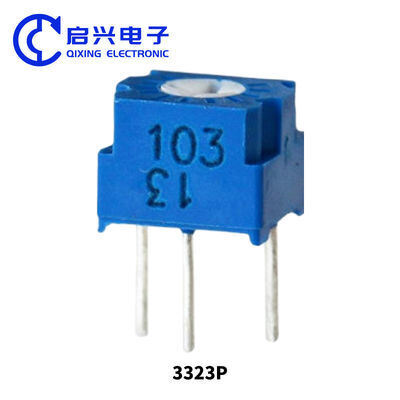

3323P Single Turn Metal Glass Glaze Trimmer Potentiometer 5k Precision Verstelbare Resistor
