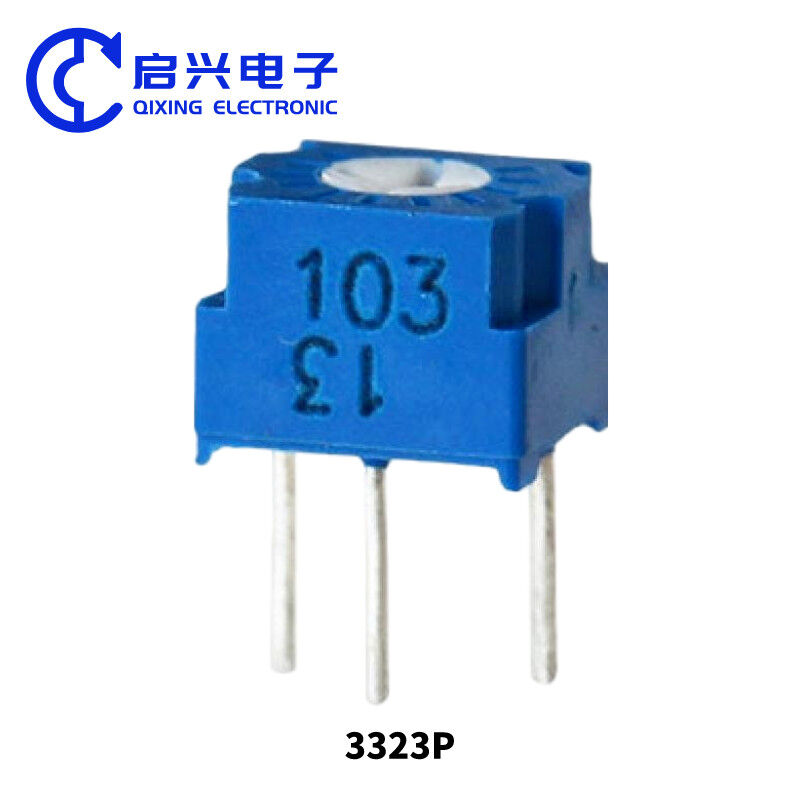

3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan
  • 3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan
  • 3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan
  • 3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan
  • 3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan
  • 3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan
  • 3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan

3323 serie enkel draaiend glasglas metalen glazuur trimmer potentiometer 10 ohm tot 5M bereik 500V weerstaan

Plaats van herkomst Sichuan, China
Merknaam BONENS
Modelnummer 3323-reeks
Productdetails
Bereik van nominale weerstand:
10Ω ~ 5mΩ
Weerstandstolerantie:
± 10%
Eindweerstand:
≤ ± 1% R of 2Ω
Contactweerstandsvariatie (CRV):
≤ ± 1% R of 3Ω
Isolatieweerstand:
≥ 1GΩ (100V wisselstroom)
Vervoerde spanning:
500V (piekwaarde gelijkstroom of wisselstroom)
Effectieve elektrische reizen:
≥ 200°
Nominaal vermogen:
0.5W (maximaal 300V)
Temperatuurbereik:
-55°C~+125°C
TCR:
±250×10-6/°C
Botsing (390m/S2, 4000 keer):
ΔR≤±1%R
Elektrische uithoudingsvermogen (0,25 W, 1000 uur):
ΔR≤± (5%R+0,1Ω),CRV≤±3%R of 5Ω
Mechanische duurzaamheid (200 cycli):
ΔR≤± (10%R+0,5Ω), CRV≤±3%R of 5Ω
Steeds vochtige warmte (IEC68-2-3, Ca, 96h):
ΔR≤± (5%R+0,1Ω), Isolatieweerstand≥100MΩ
Totaal mechanisch reizen:
270°±10°
Start koppel:
≤ 20mN.m
Stoppertoment:
≥ 50 mN.m
Standaardpakket:
50 stuks per buis
Weerstandsbereik:
10 ohm tot 5M
Bestand tegen spanning:
500 V gelijkstroom wisselstroom
Technologie:
metaal glas glazuur
Kleur:
Blauw
Sollicitatie:
Circuitbeveiliging, industriële controllers
Markeren:

500V bestand tegen spanning

,

Driepoot ontwerp

,

Hoge temperatuurcorrosiebestendigheid

Betaling & het Verschepen Termijnen
Verpakking Details
Kartonnen verpakkingen
Productomschrijving
3323 Serie Enkelvoudige Draai Metalen Glas Glazuur Trim Potentiometer
Productomschrijving

De 3323 serie enkelvoudige draai metalen glas glazuur fijnafstemmingspotentiometer is een precisie instelbare potentiometer die doorgaans met een schroevendraaier wordt bediend. Met een kenmerkende blauwe kleur en drie pootjes, wordt deze veelvuldig gebruikt in circuitbeveiligingsapparaten en industriële controllers.

3323 Series Single Turn Glass Glaze Trimmer Potentiometer Close-up view of 3323 Series Potentiometer
Productkenmerken
  • Ontwerp met drie pootjes en volledige draaimogelijkheid met een schroevendraaier
  • Kenmerkende blauwe kleur voor eenvoudige identificatie
  • Dubbele instelposities (hoge/lage weerstandswaarden) voor circuitregeling en -beveiliging
  • Metaal glas glazuur technologie biedt hoge hittebestendigheid, corrosiebestendigheid en slagvastheid
  • Precisie fijnafstemmingsmogelijkheid met hoge instelnauwkeurigheid
  • Veel gebruikt voor het afstellen en matchen van elektronische apparatuur
  • Hoge nauwkeurigheid en stabiliteit om een correcte circuitwerking te garanderen
3323 Series Potentiometer features illustration
Productafmetingen
3323 Series Potentiometer dimensional drawing
Specificatieparameters
Elektrische kenmerken
Bereik van nominale weerstand 10Ω~5MΩ
Weerstandstolerantie ±10%
Aansluittandweerstand ≤±1%R of 2Ω
Contactweerstandvariatie (CRV) ≤±1%R of 3Ω
Isolatieweerstand ≥ 1GΩ (100V AC)
Weerstaanspanning 500V (DC of AC piekwaarde)
Effectieve elektrische slag ≥200°
Omgevingskenmerken
Nominaal vermogen 0.5W (300V max)
Temperatuurbereik -55°C~+125°C
TCR ±250×10-6/°C
Botsing (390m/S2, 4000 keer) ΔR≤±1%R
Trilling (10-500HZ, 0.75mm, 6h) ΔR≤±1%R, ΔUab/Uac≤±2%R, Elektrische onderbreking≤100μS
Temperatuurvariatie (-55°C/30min, +125°C/30min, 5 cycli) ΔR≤±2%R, ΔUab/Uac≤±2%R
Klimaatcategorie (IEC68-2-2) ΔR≤±(5%R+0.1Ω), Isolatieweerstand ≥100MΩ
Elektrische duurzaamheid (0.25W, 1000h) ΔR≤±(5%R+0.1Ω), CRV≤±3%R of 5Ω
Mechanische duurzaamheid (200 cycli) ΔR≤±(10%R+0.5Ω), CRV≤±3%R of 5Ω
Constante vochtige warmte (IEC68-2-3, Ca, 96h) ΔR≤±(5%R+0.1Ω), Isolatieweerstand≥100MΩ
Fysische kenmerken
Totale mechanische slag 270°±10°
Startkoppel ≤20mN.m
Stopkoppel ≥50mN.m
Standaard verpakking 50 stuks / tube
Toepassingsgebieden
Applications of 3323 Series Potentiometer

Veel gebruikt in instrumentatie, elektrische apparaten, audioapparatuur, communicatie, medische apparatuur, beveiligingsproducten, industriële regeltelevisies, telefoons, kantoorautomatiseringsapparatuur en informatie- en communicatieapparatuur.

Productcatalogus
Glass glaze potentiometer product catalog

Onze productlijn omvat multi-turn en single-turn glas glazuur pre-afstemmingspotentiometers. Multi-turn modellen omvatten de 3296, 3266, 3006 en 3299 series. Single-turn modellen omvatten de 3323, 3329, 3362, 3386 en 3360 series.

Fabrieksweergave
Our manufacturing facility Production equipment in our factory

Met vele jaren productie-ervaring zijn we gespecialiseerd in de productie van hoogwaardige potentiometers. Onze geavanceerde productieapparatuur en professionele R&D-team stellen ons in staat om OEM- en ODM-bestellingen efficiënt af te handelen. We handhaven strikte kwaliteitscontrole en uitstekende after-sales service, en hebben erkenning gekregen van talrijke klanten wereldwijd.

Veelgestelde vragen
FAQ illustration
Wie zijn wij?

Gevestigd in Sichuan, China sinds 2005, bedienen we binnenlandse en internationale markten, waaronder West-Europa, Noord-Amerika en Azië, met een team van 51-100 professionals.

Hoe garanderen we kwaliteit?

We voeren pre-productie samples en eindinspecties uit voor verzending om de productkwaliteit te garanderen.

Welke producten bieden we aan?

Ons productassortiment omvat potentiometers, weerstanden, EMI-filters, knoppen en schakelaars.

Waarom voor ons kiezen?

Sinds 2005 zijn we gespecialiseerd in de productie van hoogwaardige potentiometers, met concurrerende prijzen en uitstekende service als professionele fabrikant.

Welke diensten bieden we aan?

We accepteren diverse leveringsvoorwaarden (FOB, CFR, CIF, EXW, FCA) en betaalmethoden (T/T, L/C, Western Union, etc.), met ondersteuning in het Engels en Chinees.
