3296-serie Multi Turn Trimmer Potentiometer 0,5W Verstelbare weerstand 10 Ohm tot 5M Ohm bereik

Plaats van herkomst Sichuan, China
Merknaam BONENS
Modelnummer 3296-reeks
Productdetails
Bereik van nominale weerstand:
10Ω ~ 5mΩ
Weerstandstolerantie:
± 10%
Eindweerstand:
≤ ± 1% R of 2Ω
Contactweerstandsvariatie (CRV):
≤ ± 1% R of 3Ω
Isolatieweerstand:
≥ 1GΩ (100V wisselstroom)
Bestand tegen spanning:
640V (piekwaarde gelijkstroom of wisselstroom)
Effectieve elektrische reizen:
≥ 70% van de mechanische beweging
Nominaal vermogen:
0.5W (maximaal 300V)
Temperatuurbereik:
-55°C~+125°C
TCR:
±250×10-6/°C
Botsing (390m/S2, 4000 keer):
ΔR≤±1%R
Vibratie (10-500HZ, 0,75 mm, 6 uur):
ΔR≤±1%R, ΔUab/Uac≤±2%R, Elektrische onderbreking≤100μS
Temperatuurschommelingen (-55°C/30min, +125°C/30min, 5 cycli):
Voor de toepassing van deze richtlijn wordt de volgende bepaling toegepast:
Klimaatcategorie (IEC68-2-2):
ΔR≤± (5%R+0,1Ω),isolatieweerstand ≥100MΩ
Elektrische uithoudingsvermogen (0,5 W, 1000 uur):
ΔR≤± (5%R+0,1Ω),CRV≤±3%R of 5Ω
Mechanische duurzaamheid (200 cycli):
ΔR≤± (10%R+0,5Ω), CRV≤±3%R of 5Ω
Steeds vochtige warmte (IEC68-2-3, Ca, 96h):
ΔR≤± (5%R+0,1Ω), Isolatieweerstand≥100MΩ
Totaal mechanisch reizen:
28 ± 2 ronde
Start koppel:
≤ 25 mN.m
Standaardpakket 1:
50 stuks per buis ((3296W,3296Y)
Standaardpakket:
40 stuks per buis ((3296X,3296Z,3296P)
Weerstandsbereik:
10 ohm tot 5M
Nominaal vermogen:
0,5 W
Totaal mechanisch reizen:
28±2 beurten
Temperatuurbereik:
-55°C tot +125°C
TCR:
± 250 ppm/°C
Bestand tegen spanning:
640 V gelijkstroom wisselstroom
Sollicitatie:
Industriële automatisering
Markeren:

0.5W Rated Power

,

5 W nominaal vermogen

,

Meerdere bewegingen

Betaling & het Verschepen Termijnen
Verpakking Details
Kartonnen verpakkingen
Productomschrijving
3296 Serie Multi-Turn Trimmer Potentiometer
Precisie fijnregelpotentiometer met 0,5W vermogen voor industriële toepassingen
Productoverzicht
De 3296 serie multi-turn glasglazuur precisie fijnregelpotentiometer is een instelbare weerstand ontworpen voor precisie-toepassingen die hoge nauwkeurigheid en betrouwbaarheid vereisen.

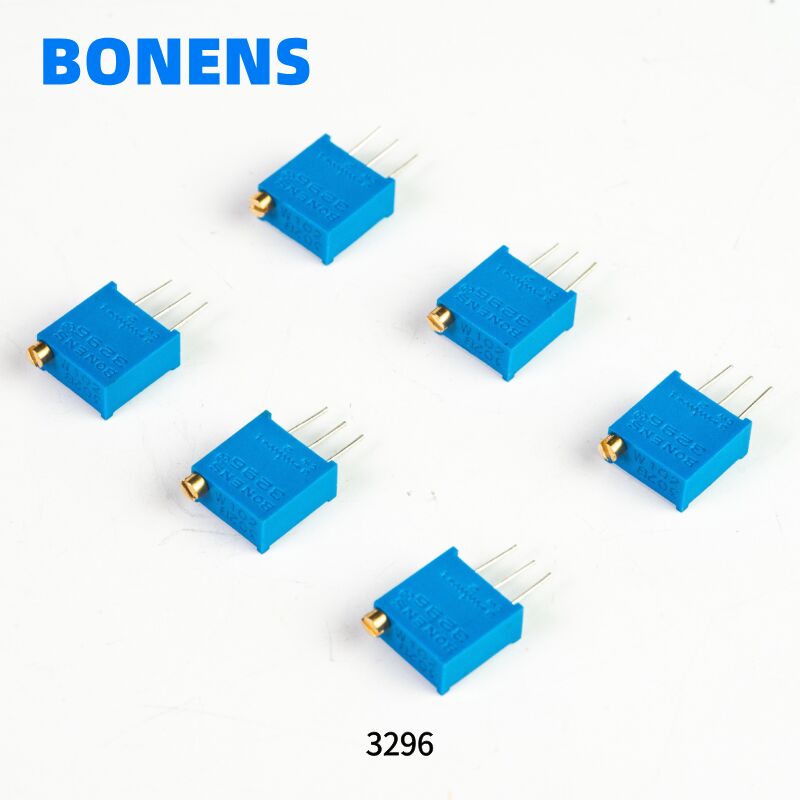

3296 Series Multi Turn Potentiometer product image
Productomschrijving
De 3296W multi-turn potentiometer biedt instelnauwkeurigheid van 5% en 10% standaarden, met een weerstandsbereik van 10Ω tot 5MΩ. Met een totale mechanische slag van 28±2 omwentelingen, is dit een van de meest gebruikte multi-turn potentiometers in industriële toepassingen.
3296 potentiometer technical specifications and features
De 3296 serie omvat meerdere modellen met verschillende specificaties en verpakkingen: 3296W, 3296X, 3296P, 3296Y en 3296Z.
Productkenmerken
De 3296 multi-turn glasglazuur preset potentiometer levert hoge nauwkeurigheid, uitstekende betrouwbaarheid en een lange levensduur. Het beschikt over een hoge resolutie en is ideaal voor het aanpassen van signaalversterking en lineariteit in precisiecircuits.
3296 potentiometer high resolution and precision features
Productafmetingen
3296 potentiometer dimensional drawing and measurements
Specificatieparameters
3296 potentiometer electrical and environmental specifications
Elektrische kenmerken
Bereik van nominale weerstand 10Ω~5MΩ
Weerstandstolerantie ±10%
Aansluitweerstand ≤±1%R of 2Ω
Contactweerstandvariatie (CRV) ≤±1%R of 3Ω
Isolatieweerstand ≥ 1GΩ (100V AC)
Weerstaanspanning 640V (DC of AC piekwaarde)
Effectieve elektrische slag ≥70% van mechanische slag
Omgevingskenmerken
Nominaal vermogen 0,5W (max. 300V)
Temperatuurbereik -55°C~+125°C
TCR ±250×10⁻⁶/°C
Botsing (390m/S², 4000 keer) ΔR≤±1%R
Trilling (10-500HZ, 0,75mm, 6h) ΔR≤±1%R, ΔUab/Uac≤±2%R, Elektrische onderbreking≤100μS
Temperatuurvariatie (-55°C/30min, +125°C/30min, 5 cycli) ΔR≤±2%R, ΔUab/Uac≤±2%R
Klimaatcategorie (IEC68-2-2) ΔR≤±(5%R+0,1Ω), Isolatieweerstand≥100MΩ
Elektrische duurzaamheid (0,5W, 1000h) ΔR≤±(5%R+0,1Ω), CRV≤±3%R of 5Ω
Mechanische duurzaamheid (200 cycli) ΔR≤±(10%R+0,5Ω), CRV≤±3%R of 5Ω
Constante vochtige warmte (IEC68-2-3, Ca, 96h) ΔR≤±(5%R+0,1Ω), Isolatieweerstand≥100MΩ
Fysische kenmerken
Totale mechanische slag 28±2 omwentelingen
Startkoppel ≤25mN.m
Standaard verpakking 50 stuks/buis (3296W, 3296Y)
40 stuks/buis (3296X, 3296Z, 3296P)
Toepassingsgebieden
3296 potentiometer industrial applications and use cases
Dit type potentiometer wordt voornamelijk gebruikt in industriële controlesystemen, communicatieapparatuur, precisie-instrumenten, auto-elektronica, LCD-panelen, schakelende voedingen en aanverwante gebieden.
